Вкладка «Состояние»

На вкладке «Состояние» отображается состояния выходов, кнопки для включения или выключения выходов для проверки исполнительных устройств и названия выходов. Эти названия отображаются только в программе настройки и не передаются на сервер GEO.RITM.

Вкладка «Выход 1/2»

Выходы панели могут использоваться в различных режимах, которые называются шаблонами управления. Список шаблонов:
• Реакция выхода не настроена (выход отключен)
• Индикация состояния раздела (горит/не горит/мигает)
• Срабатывание выхода по тревоге в разделе, индикация задержки на вход и выход
• Индикация непереданных событий
• Ручное управление выходом

Реакция выхода не настроена

Если вы не планируете использовать выход, то выберите этот вариант - выход будет отключен.

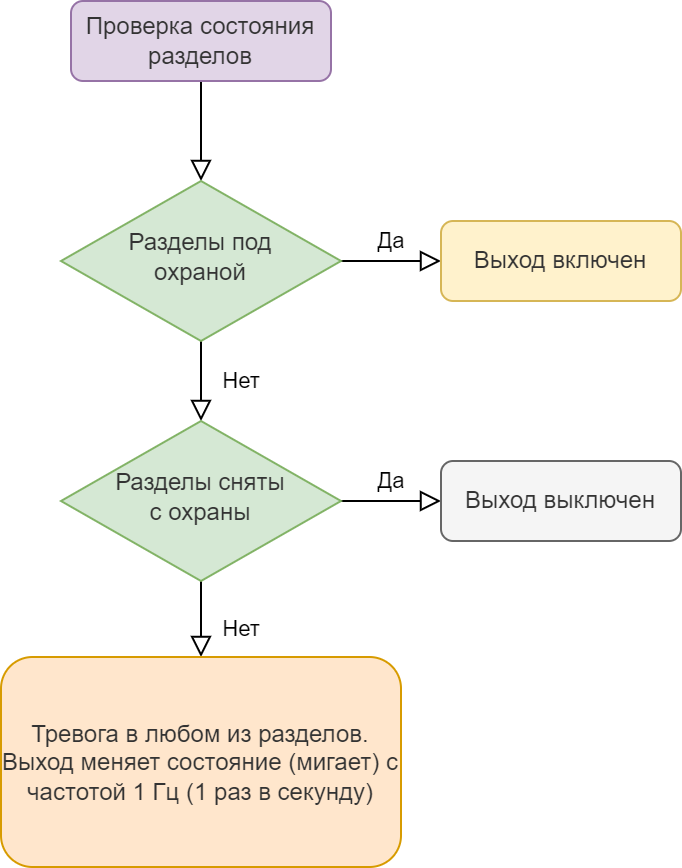

Индикация состояния раздела (горит/не горит/мигает)

В настройках задаются разделы, индикация которых будет продублирована работой выхода. Данный шаблон удобно использовать для маяка.
• Разделы взяты под охрану - выход включен
• Разделы сняты с охраны - выход выключен
• В любом из назначенных разделов тревога - Выход меняет состояние (мигает) с частотой 1 Гц (1 раз в секунду)

Срабатывание выхода по тревоге в разделе, индикация задержки на вход и выход

Шаблон подходит для подключения к выходу сирены.

В настройках указываются номера разделов, которые влияют на состояние выхода. Также задаются:
• Тип тревоги в разделе (охранная или пожарная), при которой следует включать выход
• Состояние выхода (Нет действия / Включить до сброса тревоги /Включить на время / Включить на время с частотой 1 Гц / Короткие импульсы раз в 6 сек. на время), которое должно быть установлено при тревоге
• Продолжительность включения выхода
• Указывается, нужно ли включение коротких импульсов при отсчёте задержки на вход/выход

Индикация непереданных событий

Выход может быть настроен для индикации состояния не переданных событий, т.е. тех событий, у который в «История» в столбце «Направление» стоит восклицательный знак «!». Другими словами, выход может отображать состояние связи с пультом охраны. Если в истории нет не переданных событий, т.е. все события переданы, значит связь с пультом охраны есть. Возможные варианты работы выхода:
• Нет действия
• Включить
• Включить с частотой 1Гц
• Короткие импульсы раз в 6 сек.

Ручное управление выходом

При выборе данного шаблона становится возможным дистанционное управление выходами прибора из интерфейса мониторингового ПО GEO.RITM или из мобильного приложения для смартфона.
