Введение

Устройство Эскорт BLE RS485 может получать показания от ДУТ TD BLE (не путать с TD-150 BLE) по беспроводному интерфейсу Bluetooth и передавать данные в Voyager 2N (light RS-485 RC) по проводному интерфейсу RS-485.

Для корректной передачи данных с ДУТ через BLE RS485 на Voyager 2N (light RS-485 RC) и далее в GEO.RITM, необходимо произвести следующие настройки:

  • отключить в Voyager 2N (light RS-485 RC) частотный, аналоговый ДУТ и импульсный ДРТ на входах 3 и 4;
  • отключить шину CAN в Voyager 2N (light RS-485 RC);
  • включить RS485 в Voyager 2N (light RS-485 RC);
  • включить запись в историю показаний RS485 в Voyager 2N (light RS-485 RC);
  • установить соединение ДУТ TD BLE с BLE RS485;
  • подключить BLE RS485 к Voyager 2N (light RS-485 RC).

Настройка Voyager 2N

  • Включите питание Voyager 2N (light RS-485 RC);
  • Подключитесь программой настройки "Мастер подключения" к Voyager 2N (light RS-485 RC);
  • На странице "Входы" для входов "Вход 3" и "Вход 4" выберите "Тип входа" - "Отключен" или "Дискретный";
  • Нажмите "Сохранить изменения";




  • На странице "CAN" выберите для "Назначение" значение "Шина ТС", а марку автомобиля "Не выбрано";
  • Нажмите "Сохранить изменения";
  • На странице "CAN" выберите для "Назначение" значение "Отключен";
  • Нажмите "Сохранить изменения";

  • На странице "Порты ввода/вывода" ➔ "Порт RS485" выберите для "Назначение" значение "Датчик топлива Омникомм или аналог";
  • Нажмите "Сохранить изменения";

  • На странице "Состав истории" установите флаг у параметра "Топливо 1 (RS485)";

    Если будут использоваться два ДУТ, то дополнительно установите флаг "Топливо 2 (RS485)".

  • Нажмите "Сохранить изменения";
  • Закройте программу настройки;
  • Выключите прибор.

Настройка Эскорт BLE RS485

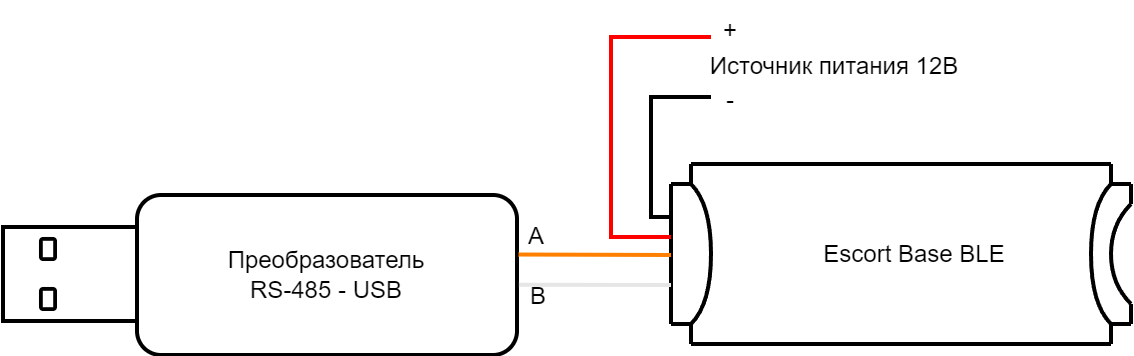

  • Подключите Эскорт BLE RS485 к ПК через преобразователь USB-RS485;
  • Подключите Эскорт BLE RS485 к источнику питания;

Подробную инструкцию по настройке Эскорт BLE RS485 смотрите здесь.

  • Нажмите на "Настройка BLE приёмника";
  • Нажмите "Подключить датчик";

  • Расположите ДУТ TD BLE в непосредственной близости (оптимальное расстояние - 1 м) к BLE RS485;
  • В поле "Номер" введите "TD_" и последние 6 цифр из номера датчика;
  • Нажмите "Установить соединение";

При успешном подключении к датчику отобразится качество сигнала связи между BLE RS485 и ДУТ.

Если вы хотите использовать два ДУТ, то выключите опцию "Отправлять доп. параметры по сети" и для второго ДУТ укажите адрес 2.

Если же использоваться будет один ДУТ, то переключатель лучше оставить включенным, т.к. в историю Voyager 2N будут записываться показания заряда батареи TD BLE в "Топливо 2 (RS485)" - таким образом удобно отслеживать разряд батареи на ДУТ.

  • Выключите BLE RS485.


Подключение BLE RS485 к Voyager 2N (light RS-485)

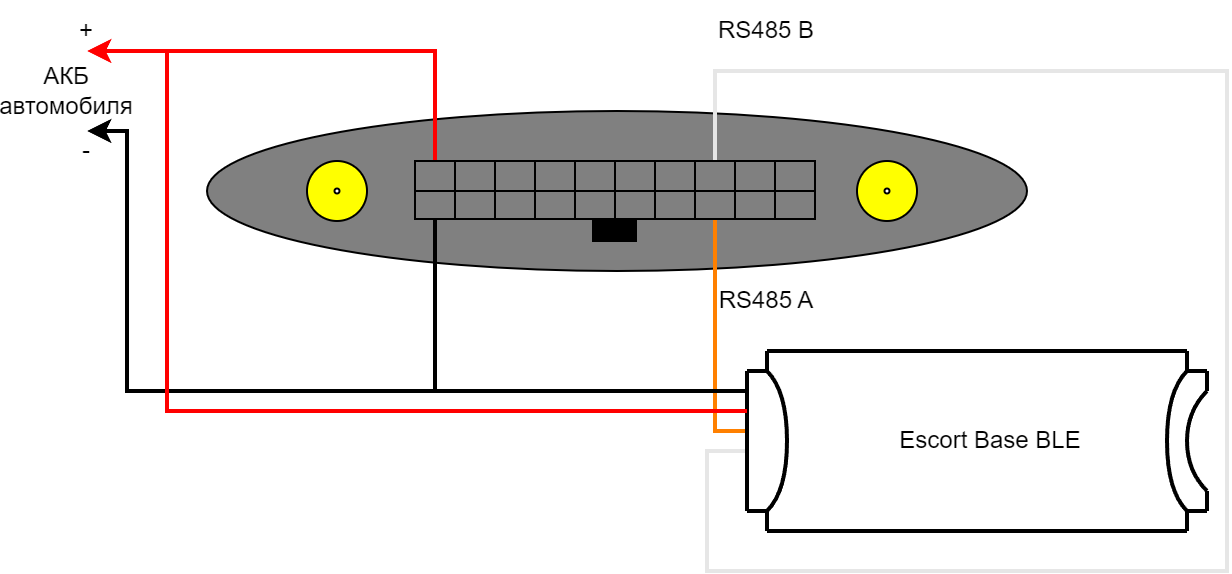

  • Подключите BLE RS485 к Voyager 2N согласно схеме;
  • Включите питание Voyager 2N и BLE RS485.

Проверка получения показаний ДУТ

  • Включите питание Voyager 2N (light RS-485 RC);
  • Подключитесь программой настройки "Мастер подключения" к Voyager 2N (light RS-485 RC);
  • На странице "История" в поле "Топливо 1 (RS485)" отобразятся показания ДУТ;
  • Произведите тарировку ДУТ согласно инструкции - см. стр. 155-156.
