Подключение источника питания
Панель нормально функционирует при работе от источника питания с напряжением 12 В.
Подключите:
- Клемму панели «+12V» к клемме «+12V» источника питания;
- Клемму «GND» к разъёму «GND» источника питания;
- Клемма CPW предназначена для обеспечения контроля наличия сети 220 В. Подключите клемму панели «CPW» к клемме «CPW» источника питания.
| Клеммы Контакт GSM-5 RT3 | Клеммы БРП |
|---|---|
| +12V | +12V |
| GND | GND |
| CPW | CPW |

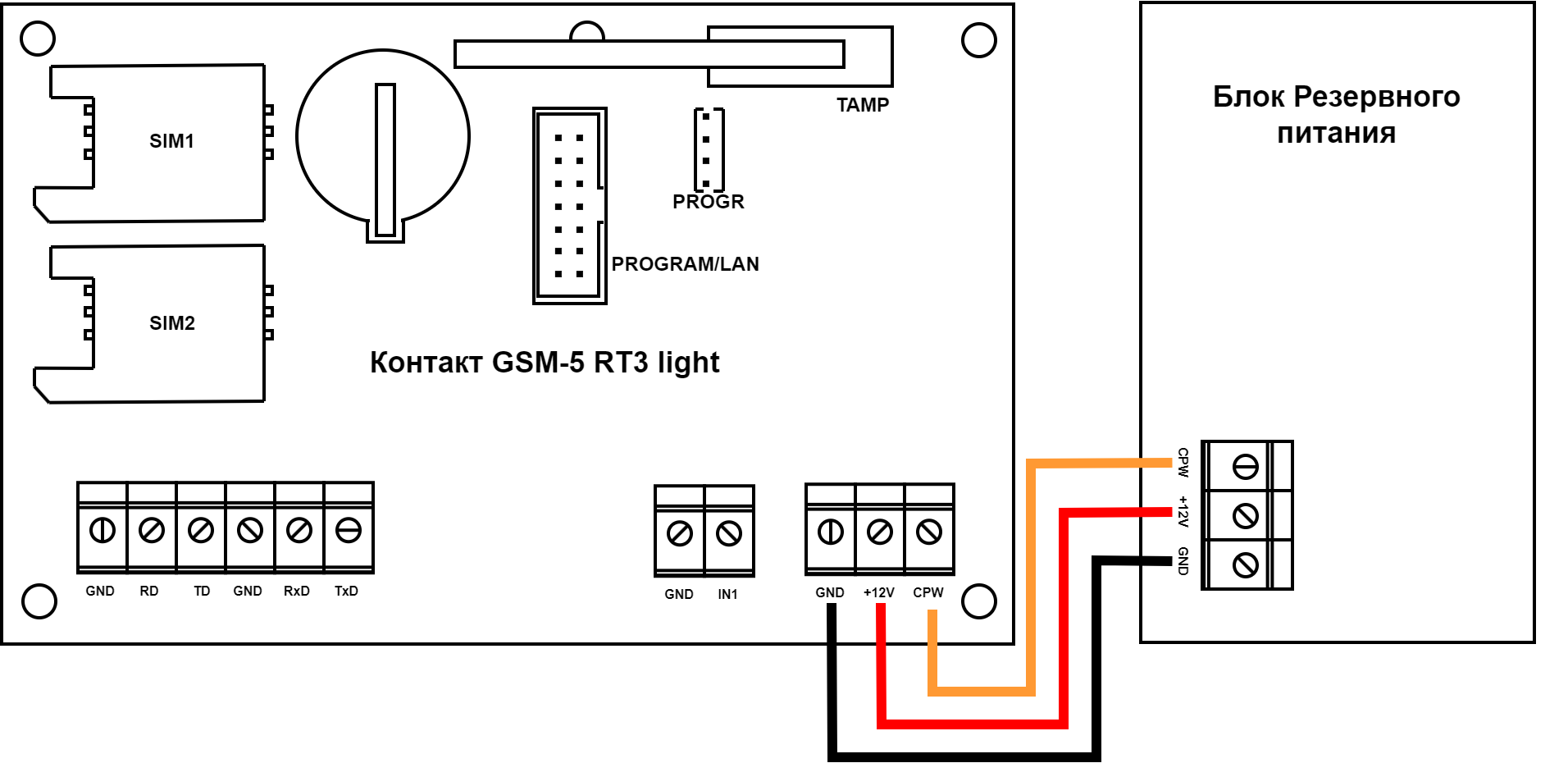

Рисунок 3. Схема подключения внешнего источника питания производства компании «Ритм»
Подключайте источник питания только при выключенном напряжении! |
В случае использования стороннего трансформаторного источника питания, у которого отсутствует клемма «CPW», подключите клемму панели «CPW» ко вторичной обмотке трансформатора источника питания (см. рис. 4).
Клеммы Контакт GSM-5 RT3 | Клеммы трансформаторного БРП |
|---|---|
| +12V | +12V |
| GND | GND |
| CPW | Вторичная обмотка трансформатора |

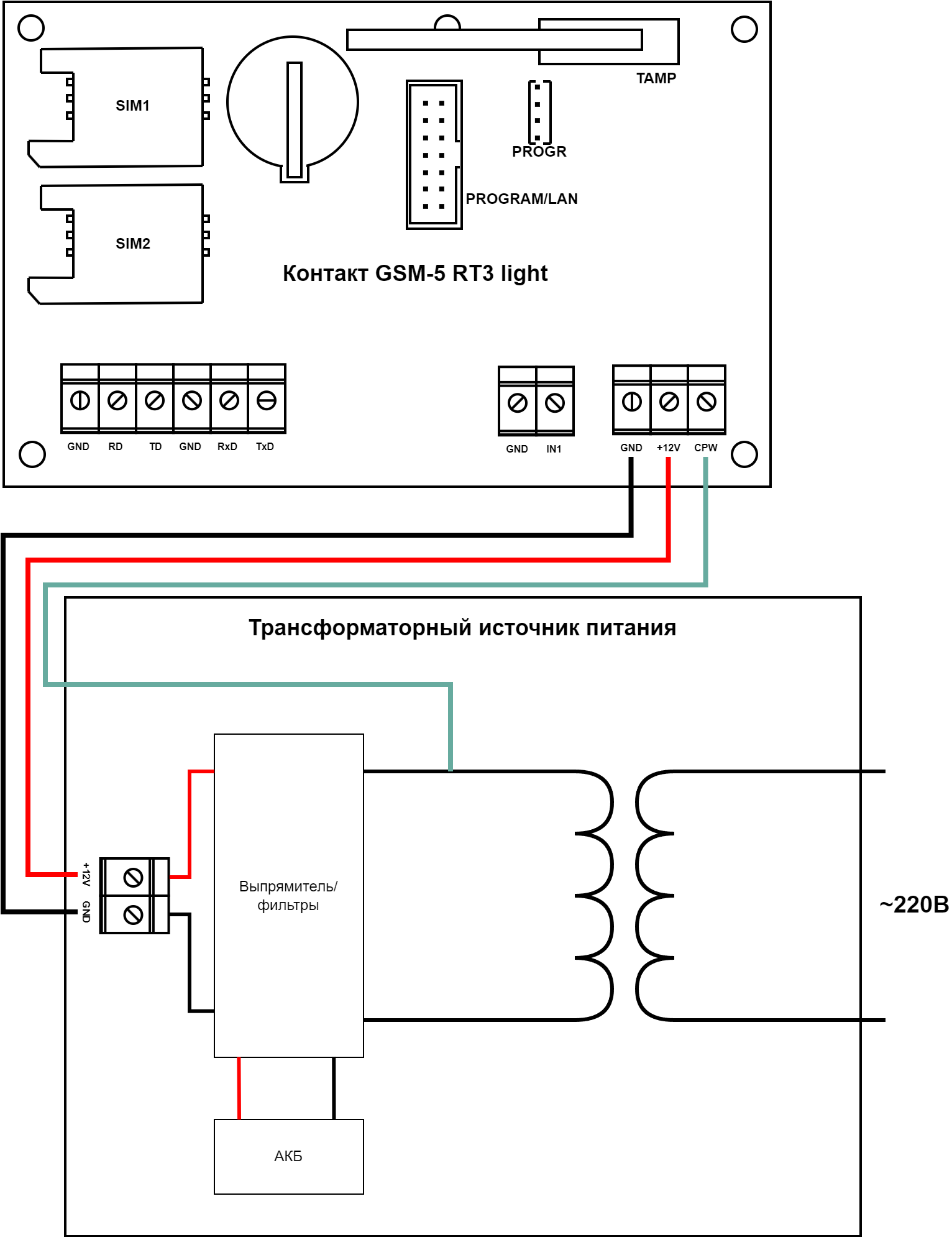

Рисунок 4. Схема подключения трансформаторного источника питания стороннего производителя.
