Определения
Панель позволяет одновременно подключать 1 проводной шлейф типа «сухой контакт». В программе настройки панели, а также в эксплуатационной документации на неё приняты следующие обозначения:
- Шлейф - линия связи (провод), при помощи которой проводные датчики подключается к охранной панели. Шлейф может соединять один или несколько датчиков.
- Зона - минимальная независимо контролируемая единица объекта.
- Раздел - логическое объединение нескольких зон.
Контакт GSM-5 RT3 light является передатчиком для сторонних панелей, поэтому ставить и снимать с охраны раздел или шлейф у Контакт GSM-5 RT3 невозможно. Шлейф находятся под охраной 24 часа в сутки. |
"Сухой контакт" - означает, что на клеммах сухого контакта нет никакого напряжения. На одну шлейфную колодку подключается только один проводной шлейф типа "сухой контакт". Датчиков на этом шлейфе может быть один или несколько. Вы можете подключить любое количество датчиков последовательно или параллельно друг другу, при этом:
- При параллельном подключении нормально разомкнутых датчиков или последовательном подключении нормально замкнутых датчиков любой сработавший датчик будет означать тревогу по данному шлейфу;
- При последовательном подключении нормально разомкнутых датчиков или параллельном подключении нормально замкнутых датчиков тревога будет сформирована, только когда сработают все датчики.
Подключение шлейфа
В программе настройки панели перейдите в раздел «Шлейфы». Произведите настройку параметров использования шлейфа согласно руководству по эксплуатации на панель.

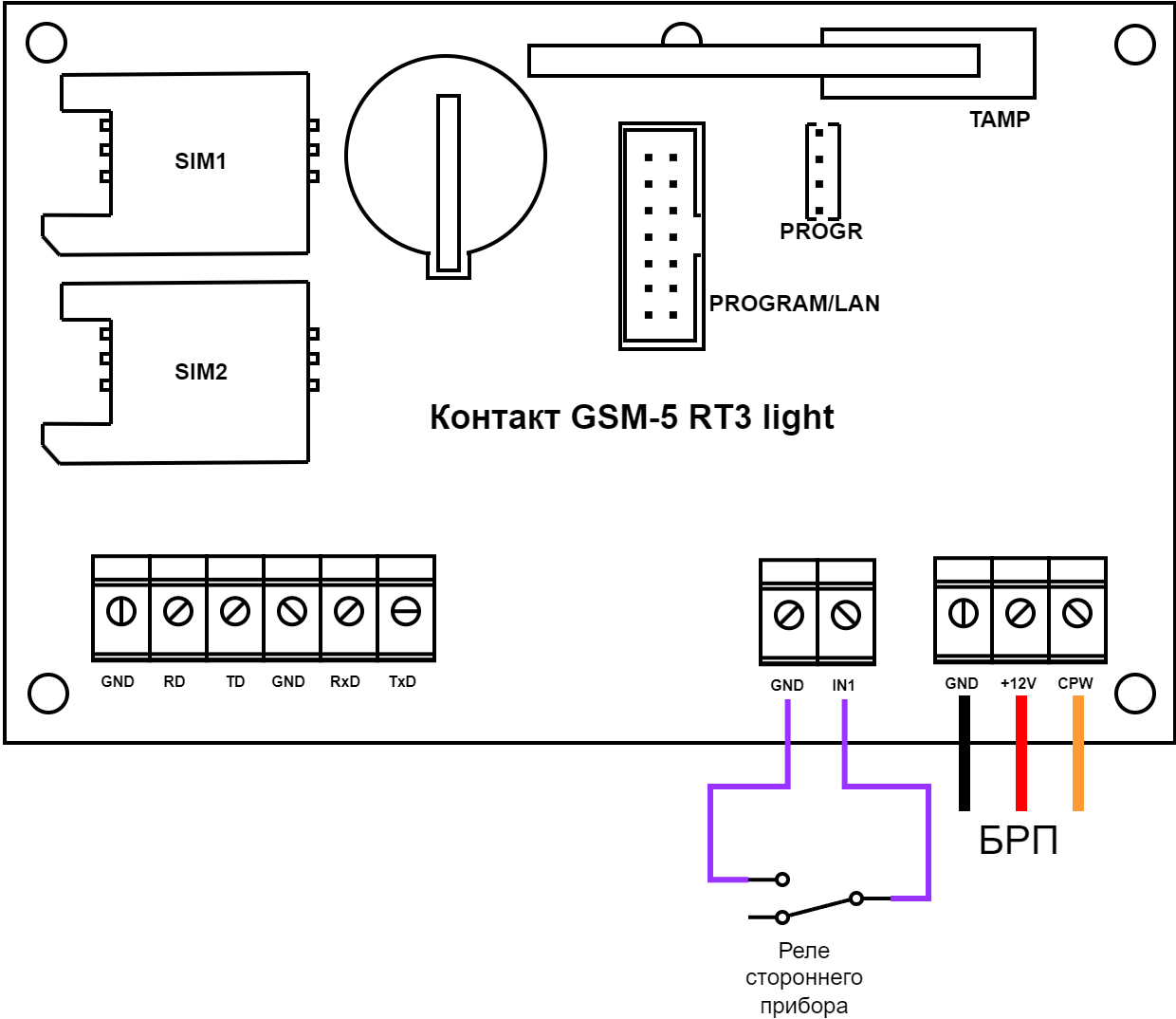

Пример подключения тревожной кнопки на шлейф или реле стороннего прибора на шлейф - на рисунках.
