Управление Панель-Про

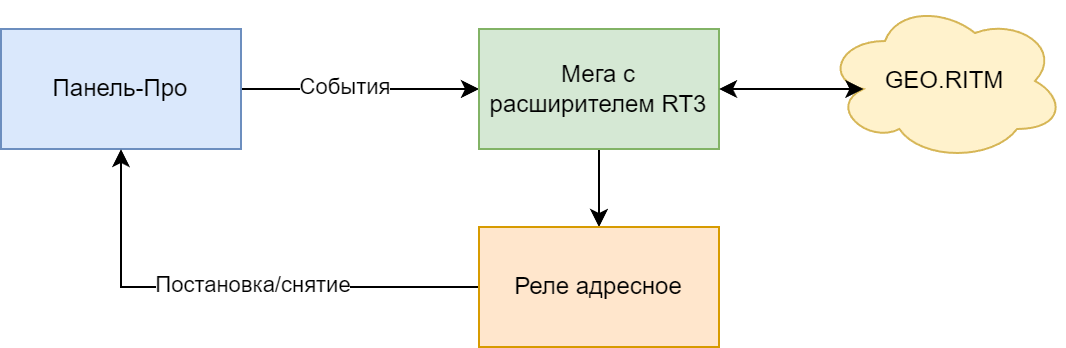

Дополнительно можно организовать обратную связь - управлять разделами (зонами) Панель-Про из Мега. В Панель-Про есть возможность ставить/снимать с охраны раздел замыканием или размыканием шлейфа типа "Вход управления". При необходимости вы можете подключить к Мега реле адресное на 3 или 5 выходов и управлять этим шлейфом включая или выключая реле в Мега. Шаблоны настройки реле задаются в самом реле, для цели управления разделами подойдут шаблоны:

• "Индикация состояния раздела (в Мега)" - замыкание или размыкание реле Мега при изменение состояния раздела Мега, а значит "Вход управления" в Панель-Про, т.е. постановка или снятие раздела (зоны) в Панель-Про;
• "Ручное управление выходом (в Мега)" - замыкание или размыкание реле Мега управлением вручную из GEO.RITM, а значит "Входа управления" в стороннем приборе, т.е. постановка или снятие раздела (зоны) в Панель-Про.

  Необходимо настроить соответствующим образом Панель-Про. За подробной настройкой - обратитесь к технической поддержке Аргус-Спектр.

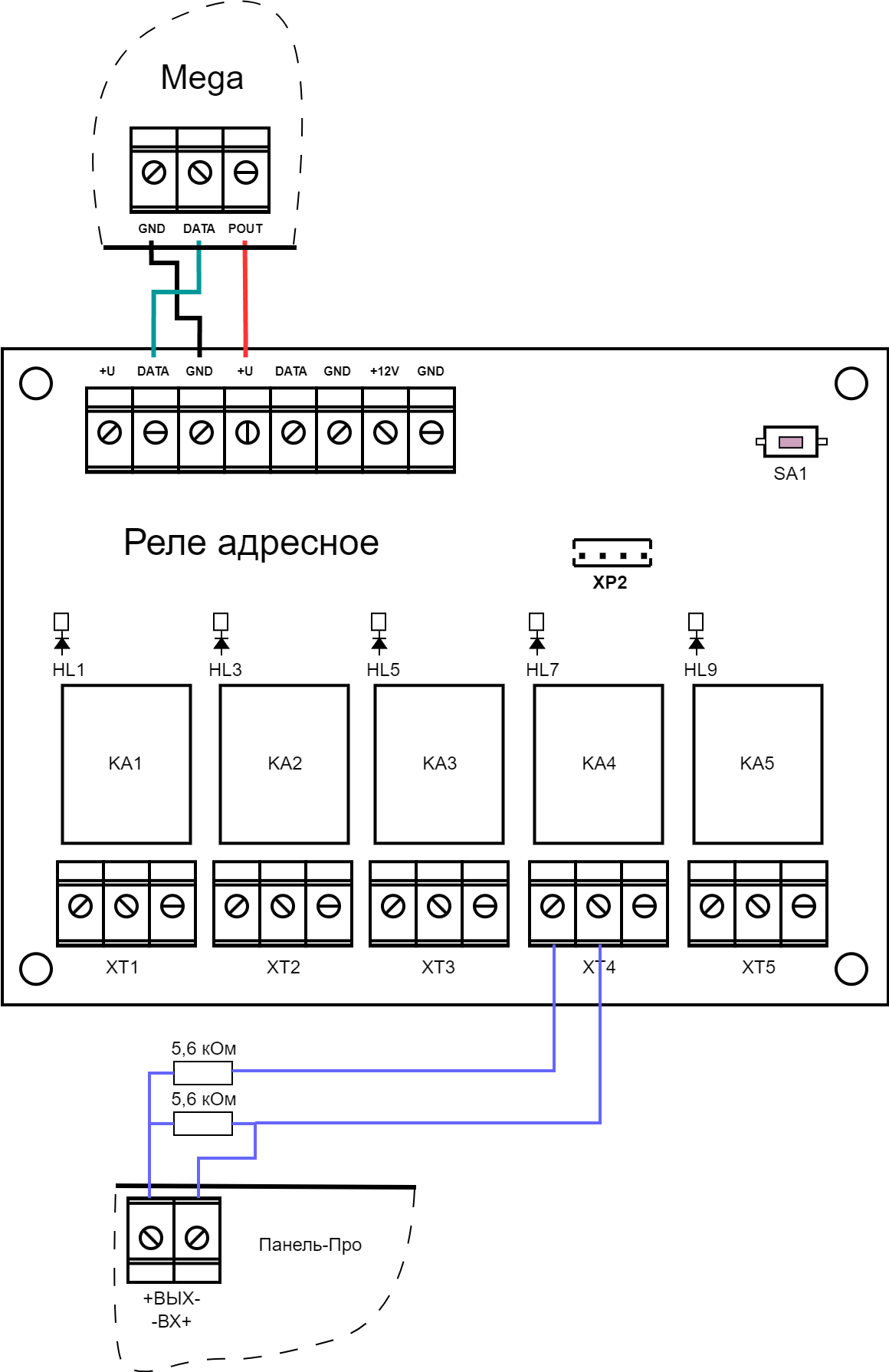

Соедините Мега, реле адресное и клеммы входа Панель-Про согласно схеме: реле должно замыкать на короткое время шунтирующий резистор, номиналом 5,6 кОм.

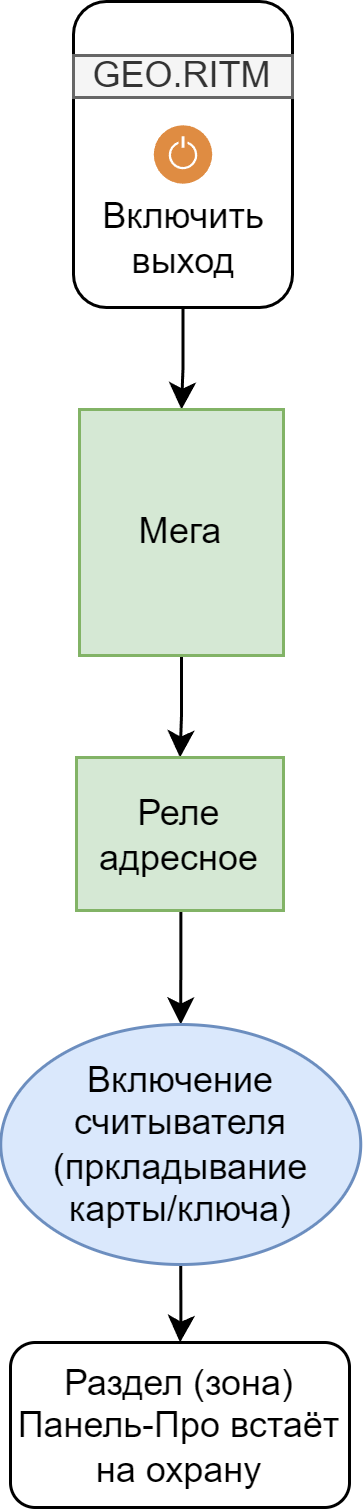

Пример настроек реле: при снятии с охраны раздела в Мега - на 2 секунды включается выход реле - прикладывается ключ к стороннему прибору. При постановке - аналогично.

В настройках Панель-Про укажите в настройках входа:

• Тип шлейфа - "Вход управления";
• Команда - "Взятие/снятие зоны";
• Зона - укажите зону для постановки.
