Конструкция

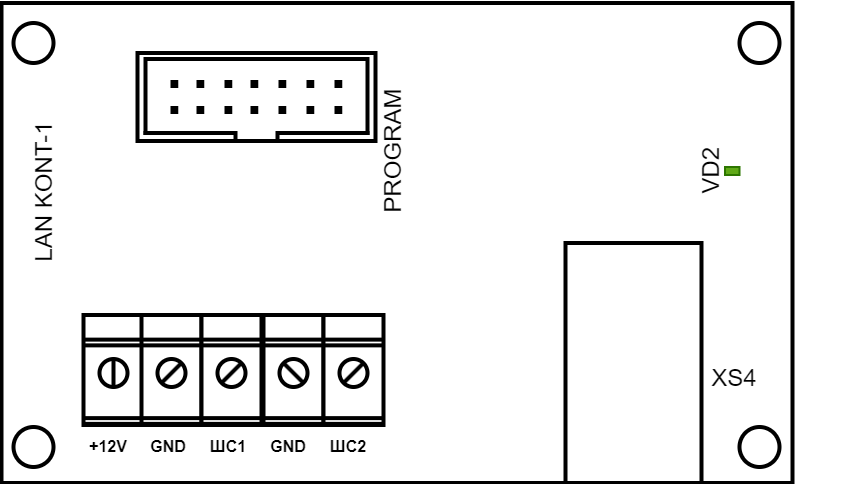

Модуль выполнен в виде платы, предназначенной для установки во внешний корпус. На плате имеются:

  • Розетка 8P8C;
  • Разъёмы для подключения питания и охранных шлейфов;
  • Служебные разъёмы;
  • Световой индикатор работы локальной сети.

ЭлементНазначение
GND, +12VКлеммы для подключения источника питания постоянного тока 5-12 В.
ШС1, GND, ШС2Клеммы для подключения охранных шлейфов типа "сухие контакты".
XS1 (PROGRAM)

Разъём для подключения кабеля программирования USB2 или для подключения охранных панелей

XS4

Розетка 8P8C для подключения провода типа "витая пара", обжатого вилкой 8P8C.

VD2

Световой индикатор подключения к серверу.

Световая индикация

Состояние VD2Значение
Горит

Связь с сервером установлена.

Сервер - пультовое ПО PCN6 или GEO.RITM (RITM.LINK).

Смотрите страницу "Сервер" в программе настройки.

Мигает

Идёт передача событий на сервер.

Не горитСвязь с сервером отсутствует.
