Подключение С2000-ПП к Мега
Выключите питание Мега и С2000-ПП.
Подключите С2000ПП к "Расширитель RT3" согласно схеме.
"0В" соедините с "GND".
"TTL OUT" соедините с "TxD".
"TTL IN" соедините с "RxD".
| Клеммы С2000-ПП | Клеммы RT3 |
|---|---|
| 0В | GND |
| TTL OUT | TxD |
| TTL IN | RxD |
Включите питание Мега и С2000-ПП.

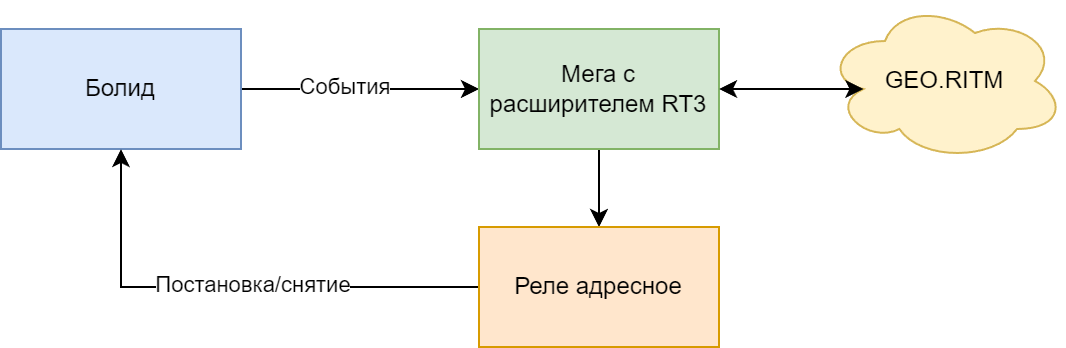

В системе Болид, вы можете использовать различные охранные приборы для подключения считывателя TM - например С2000-4 или подобные. Таким образом появляется обратная связь - события поступают в Мега от Болид через С2000ПП и далее передаются на пульт охраны, а при необходимости - можно с пульта охраны (или из мобильного приложения) - ставить и снимать с охраны разделы в Болид.
