Введение
Настоящая инструкция по монтажу распространяется на «Прибор охранный «Мега» (далее по тексту - панель, Мега), предназначенную для организации охраны объектов недвижимости. Инструкция содержит сведения, необходимые для безопасного и корректного подключения панели к источнику питания, установки панели в корпус, а также схемы подключения к панели наиболее часто используемых совместно с панелью изделий:
- Считывателей Touch Memory любых производителей;
- Считывателей смарт-карт «MIF2» и «MIF3»;
- Считывателя RFID-ТМ;
- Считывателя NFC-TM;
- Считывателя бесконтактных proximity-карт «Matrix-II»;
- Проводных клавиатур «КВ1-2» и «КВ2-3»;
- Охранных шлейфов;
- Датчик наклона/удара «DST»;
- Датчиков температуры;
- Исполнительных устройств;
- Расширителя беспроводных датчиков 868МГц;
- Расширителя беспроводных датчиков 433МГц;
- Расширителя LAN;
- Расширителя WiFi;
- Расширителя RT1;
- Расширителя RT3;
- Реле адресное.
Настраивайте панель до монтажа на объекте. Подробнее о настройке панели - в руководстве по эксплуатации. |
Производите все подключения при выключенном источнике питания и отсоединённой батарее! |
Меры безопасности
Для безопасного монтажа панели выполняйте следующие требования:
- Производите все подключения при отключённом питании.
- Устанавливайте панель на ровную поверхность.
- Производите монтаж панели в помещениях, закрытых от осадков.
- Не допускайте попадания влаги на токоведущие части панели и контакты соединительных проводов.
Все работы по монтажу🛠 должны выполняться персоналом, имеющим для этого соответствующую квалификацию🎓 и ознакомившимся с эксплуатационной документацией🗎 на панель. |
Монтаж должен проводиться в соответствии с «Правилами устройства электроустановок» (ПУЭ)⚡. |
Подготовка панели к монтажу
Достаньте панель из упаковки и проверьте комплектность поставки согласно паспорта на панель. В случае, если панель длительное время находилась при температуре ниже 0°С, во избежание конденсации влаги на электрических контактах перед началом монтажа поместите панель в теплое место не менее, чем на 2 часа. Ознакомьтесь с внешним видом панели. Описание контактов и разъёмов, их назначение приведено в паспорте на панель.
Размещение в корпусе
Панель устанавливается в стандартный корпус для Мега. Данный корпус позволяет устанавливать как АКБ различной ёмкости.
Для крепления свинцово-кислотного АКБ 7 А/ч предназначен крепёж типа "защёлка".
Для крепления свинцово-кислотного АКБ 1.2 А/ч предназначены продолговатые отверстия для стяжек в нижней части корпуса.
Размеры корпуса: 177x244x80 мм.
Корпус предназначен для установки охранной панели, а также дополнительного оборудования: расширители, АКБ, БРП и прочее. |
Перед подключением к панели внешних проводных устройств (питание, шлейфы и подобное) заведите провода от устройств в специальные отверстия корпуса. |
Плата Мега установлена в корпусе на заводе оптимально. Поэтому без лишней необходимости не рекомендуется снимать плату с посадочного места. Если плата всё же была снята, то перед установкой платы необходимо разместить фидер антенны GSM таким образом за платой Мега, чтобы он находился как можно дальше от платы и ни в коем случае не касался её. |
Подключение источника питания
В корпусе с прибором Мега установлен блок питания и клеммы от блока питания подключены к панели. В случае замены БП:

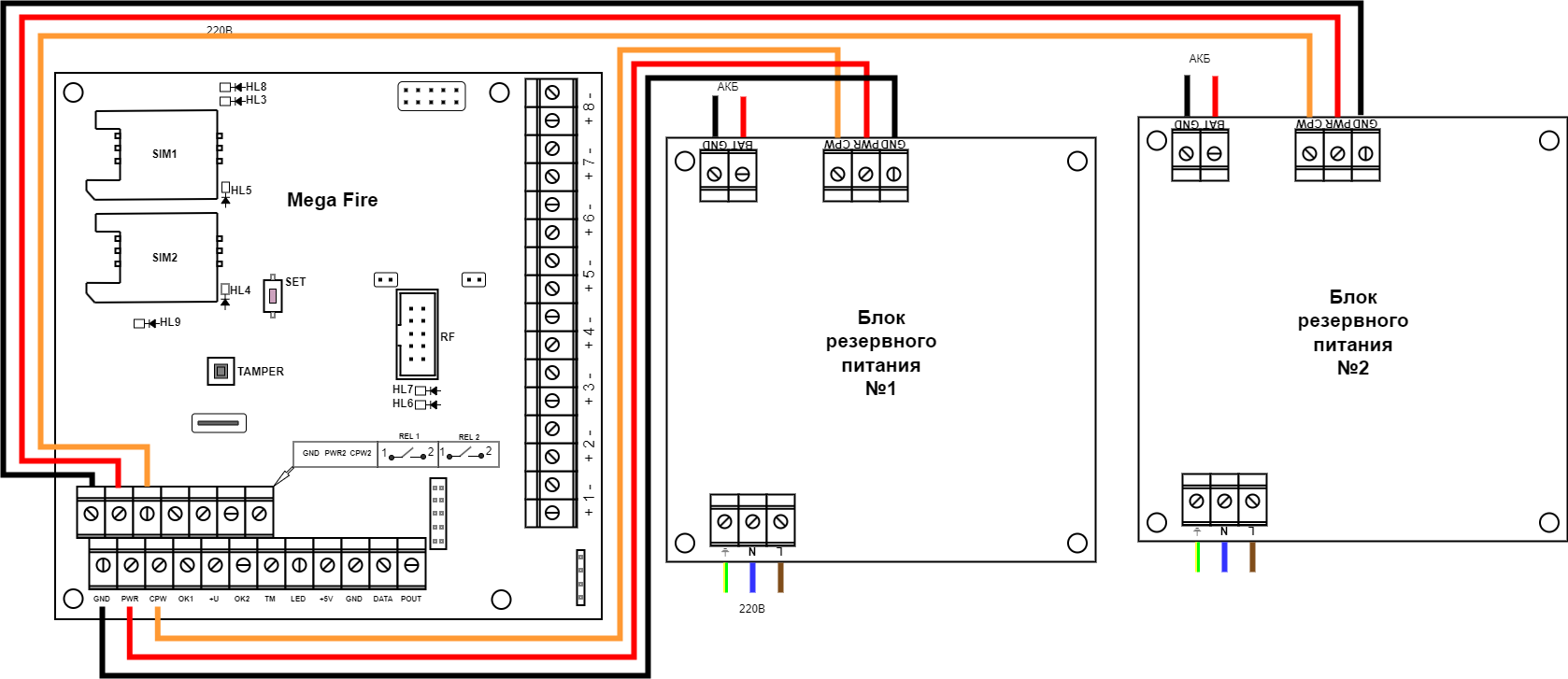

Для Мега Пожарный - подключите клемму панели «PWR» к клемме «+12V» источника питания №1; клемму «GND» к разъёму «GND» источника питания №1; клемму «CPW» к разъёму «CPW» блока резервного питания №1; клемму панели «PWR2» к клемме «+12V» источника питания №2; клемму «GND» к разъёму «GND» источника питания №2; клемму «CPW2» к разъёму «CPW» блока резервного питания №2*.
Соответствие ГОСТ Р 53325-2012 п.7.2.8 |
| Мега Пожарный | Блок питания №1 | Блок питания №2 |
|---|---|---|
| PWR | PWR(+12В) | |
| GND | GND | |
| CPW | CPW | |
| PWR2 | PWR(+12В) | |
| GND | GND | |
| CPW2 | CPW |
Для других приборов Мега - подключите клемму панели «+12V» к клемме «+12V» источника питания; клемму «GND» к разъёму «GND» источника питания; клемму «CPW» к разъёму «CPW» блока резервного питания.
| Мега | Блок питания |
|---|---|
| PWR | PWR(+12В) |
| GND | GND |
| CPW | CPW |
Для Мега light - подключите клемму панели «+12V» к клемме «+12V» источника питания; клемму «GND» к разъёму «GND» источника питания.
| Мега light | Блок питания |
|---|---|
| PWR | + |
| GND | - |
Подключайте источник питания только при выключенном напряжении 220В⚡! |
Аккумуляторную батарею подключайте на клеммы BAT и GND, соблюдая полярность.
| Мега/БРП | АКБ |
|---|---|
| BAT+ | + |
| GND | - |
