Примеры шлейфов типа "сухой контакт"

1. Шлейф 1. Шлейфа типа "сухой контакт" с одним датчиком типа "геркон". В настройках панели в таком случае можно выставить "Шлейфы" ➔ "Шлейф 1" ➔ "Тип шлейфа": "Охранный сухой контакт"; "Нормальное состояние": "Замкнутое" или "Разомкнутое", в зависимости от датчика. При подключении одного извещателя на шлейф, практически получается адресный извещатель - при тревоге в любом шлейфе можно узнать какой из извещателей в тревоге.
2. Шлейф 2. Шлейф типа "сухой контакт" с нормальным состоянием "Замкнутое" с одним датчиком типа "геркон" и тремя ИК-датчиками (два из них с клеммами Relay, а один с клеммами - N C). Извещатели подключаются последовательно. В настройках панели в таком случае нужно выставить "Шлейфы" ➔ "Шлейф 2" ➔ "Тип шлейфа": "Охранный сухой контакт"; "Нормальное состояние": "Замкнутое". Шлейф будет переходить в тревожное состояние при тревоге в любом из извещателей - при размыкании цепи шлейфа любым из извещателей.
3. Шлейф 3. Шлейф типа "сухой контакт" с нормальным состоянием "Разомкнутое" с четырьмя ИК-датчиками. Извещатели подключаются параллельно. В настройках панели в таком случае нужно выставить "Шлейфы" ➔ "Шлейф 3" ➔ "Тип шлейфа": "Охранный сухой контакт"; "Нормальное состояние": "Разомкнутое". Шлейф будет переходить в тревожное состояние при тревоге в любом из извещателей - при замыкании цепи шлейфа любым из извещателей.

Примеры резистивных шлейфов

1. Шлейф 1. Резистивный шлейф (с удвоением) состоит из двух шлейфов с нормальным состоянием "Замкнутое". Один из них с одним датчиком типа "геркон" и тремя ИК-датчиками (два из них с клеммами Relay, а один с клеммами - N C), последовательно шлейфу установлен резистор 5,6 кОм. Другой - с четырьмя ИК-датчиками, последовательно шлейфу установлен резистор 8,1 кОм. В настройках панели в таком случае нужно выставить "Шлейфы" ➔ "Шлейф 1" ➔ "Тип шлейфа": "Охранный резистивный"; "Нормальное состояние": "Замкнутое", "Замкнутое". У каждого из шлейфов, подключенных к разъёму "Шлейф 1" есть свой номер зоны - именно он будет указываться в событиях при тревоге. Шлейф будет переходить в тревожное состояние при тревоге в любом из извещателей - при размыкании цепи шлейфа любым из извещателей.
2. Шлейф 2. Резистивный шлейф (с удвоением) состоит из двух шлейфов с нормальным состоянием "Разомкнутое". Один из них с одним датчиком типа "геркон" и тремя ИК-датчиками (два из них с клеммами Relay, а один с клеммами - N C), последовательно шлейфу установлен резистор 5,6 кОм. Другой - с четырьмя ИК-датчиками, последовательно шлейфу установлен резистор 8,1 кОм. В настройках панели в таком случае нужно выставить "Шлейфы" ➔ "Шлейф 2" ➔ "Тип шлейфа": "Охранный резистивный"; "Нормальное состояние": "Разомкнутое", "Разомкнутое". У каждого из шлейфов, подключенных к разъёму "Шлейф 2" есть свой номер зоны - именно он будет указываться в событиях при тревоге. Шлейф будет переходить в тревожное состояние при тревоге в любом из извещателей - при замыкании цепи шлейфа любым из извещателей. При подключении одного датчика на шлейф практически получается адресный извещатель - при тревоге в любом шлейфе можно узнать какой из извещателей в тревоге.
3. Шлейф 3. Резистивный шлейф (с удвоением) состоит из двух шлейфов с нормальным состоянием "Разомкнутое" и "Замкнутое". В каждом из шлейфов по одному геркону и одному резистору - 8,1 кОм и 5,6 кОм. В настройках панели в таком случае нужно выставить "Шлейфы" ➔ "Шлейф 3" ➔ "Тип шлейфа": "Охранный резистивный"; "Нормальное состояние": "Разомкнутое" и "Замкнутое". У каждого из шлейфов, подключенных к разъёму "Шлейф 3" есть свой номер зоны - именно он будет указываться в событиях при тревоге. Шлейф будет переходить в тревожное состояние при тревоге в любом из извещателей - при замыкании цепи одного шлейфа и при размыкании цепи другого шлейфа. При подключении одного извещателя на шлейф, практически получается адресный извещатель - при тревоге в любом шлейфе можно узнать какой из извещателей в тревоге.

Примеры шлейфов с пожарными датчиками с питанием по шлейфу

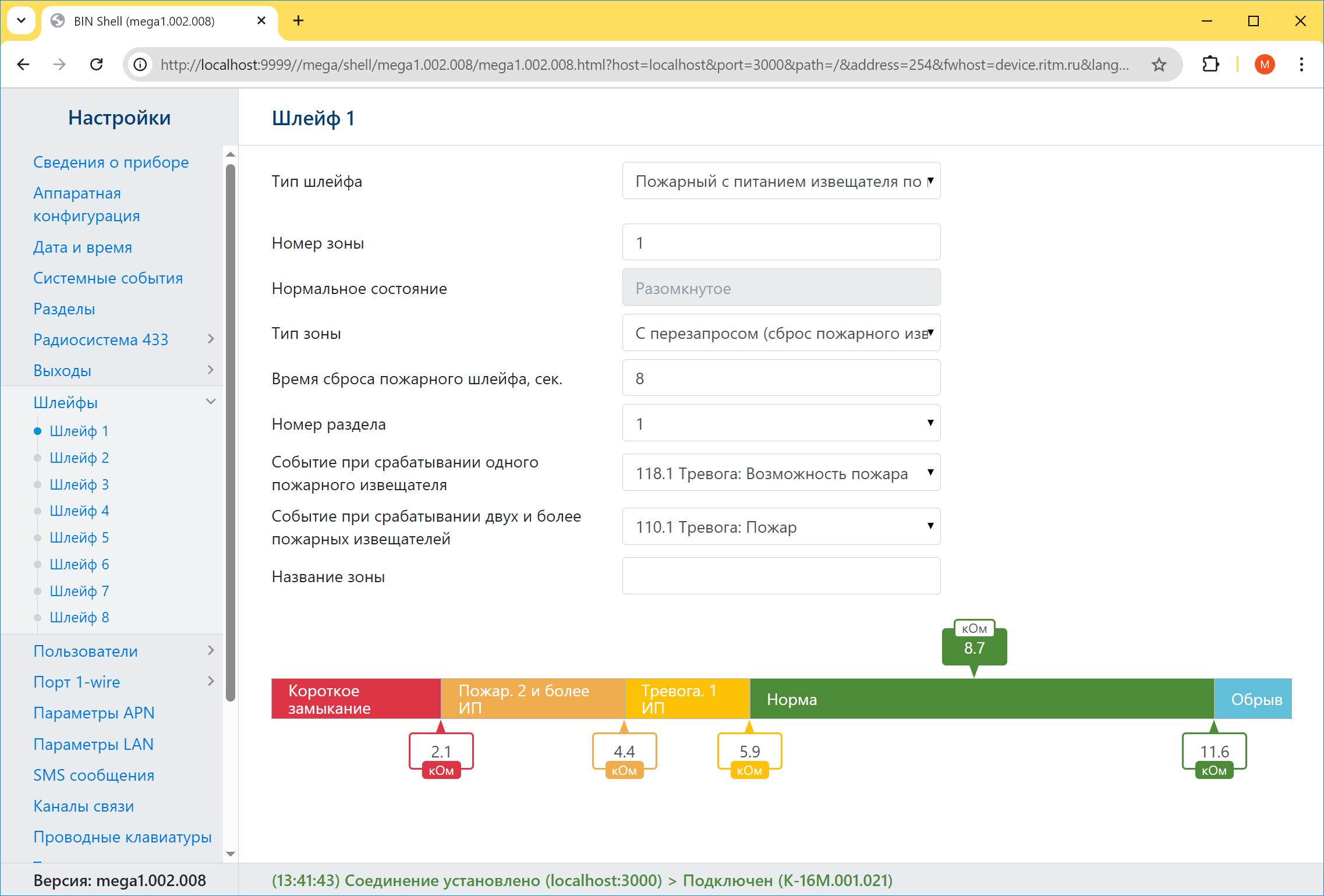

Шлейф 1. Пожарный шлейф состоит из нескольких извещателей пожарных типа ИП-212 с нормальным состоянием "Замкнутое". В каждый пожарный извещатель устанавливается добавочное сопротивление 5,1 кОм. В настройках панели в таком случае нужно выставить "Шлейфы" ➔ "Шлейф 1" ➔ "Тип шлейфа": "Пожарный с питанием извещателя по шлейфу"; "Тип зоны": "Пожарный с перезапросом" (если требуется отключение питания шлейфа при сбросе тревоги) или "Тип зоны": "Без перезапроса" (если не требуется отключение питания шлейфа при сбросе тревоги). При тревоге в одном из пожарных извещателей будет формироваться событие 118.1 (E118) "Тревога: Возможность пожара", а при тревоге во втором и последующих датчиках - 110.1 (E110) "Тревога: Пожар".

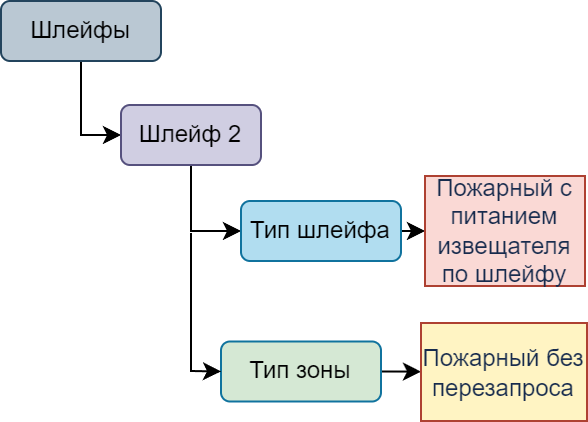

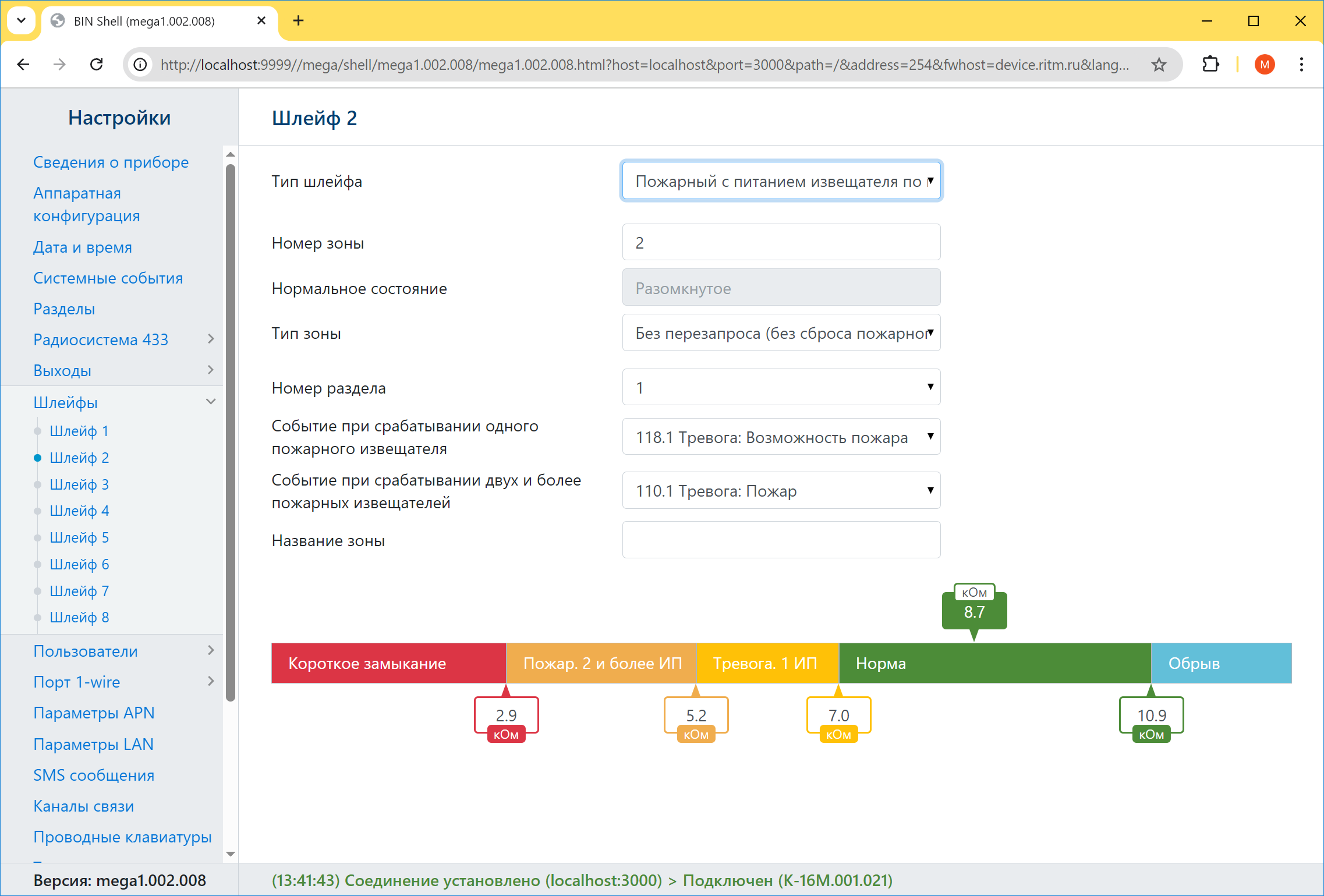

Шлейф 2. Пожарный шлейф состоит из нескольких ручного пожарного извещателя с нормальным состоянием "Замкнутое". В ручной пожарный извещатель устанавливается добавочное сопротивление 2,4 кОм. В настройках панели в таком случае нужно выставить "Шлейфы" ➔ "Шлейф 2" ➔ "Тип шлейфа": "Пожарный с питанием извещателя по шлейфу"; "Тип зоны": "Без перезапроса" (если не требуется отключение питания шлейфа при сбросе тревоги). При нажатии на кнопку РПИ будут формироваться события 118.1 (E118) "Тревога: Возможность пожара" и - 110.1 (E110) "Тревога: Пожар".

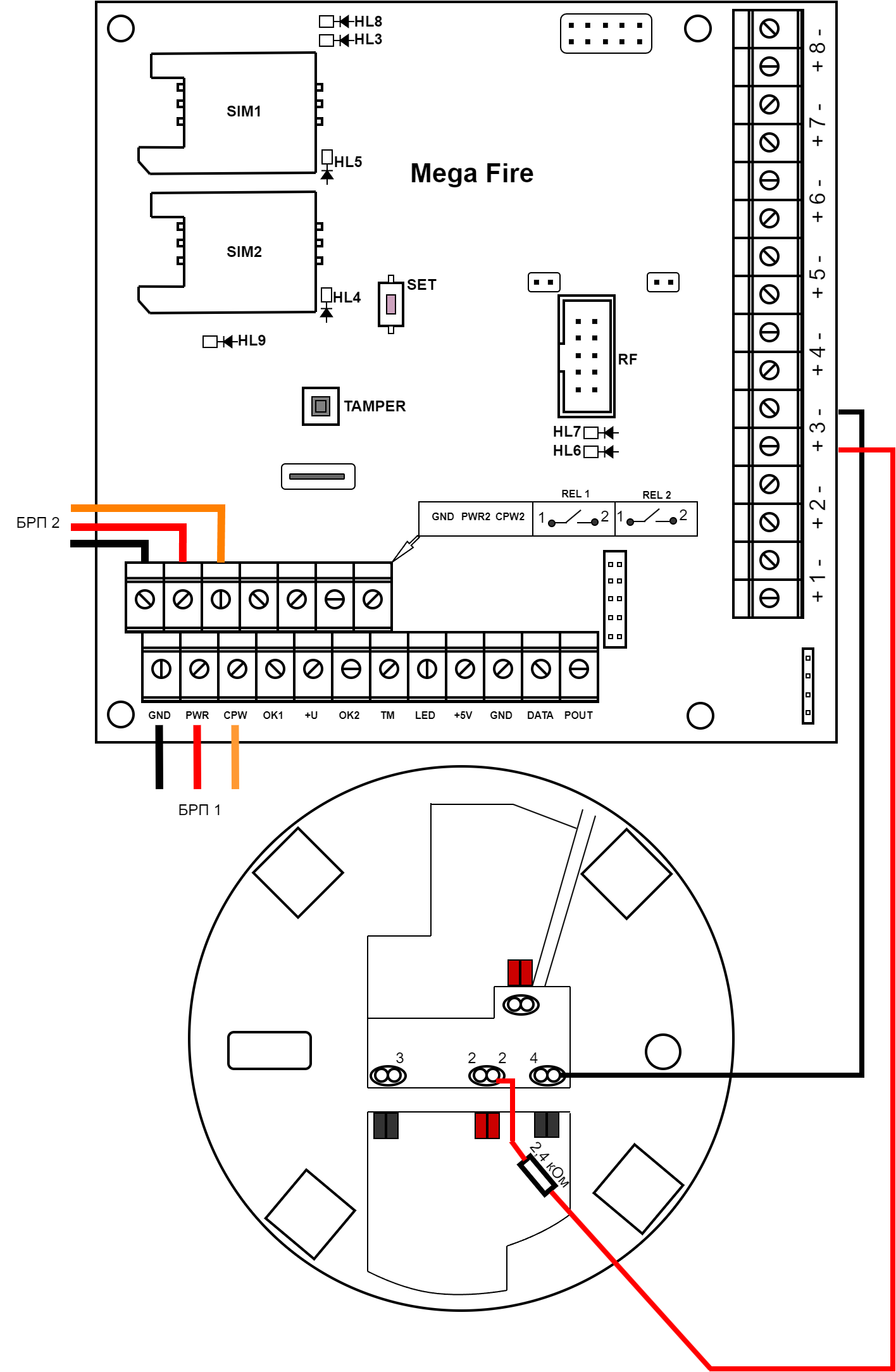

Установка одного пожарного извещателя на шлейф

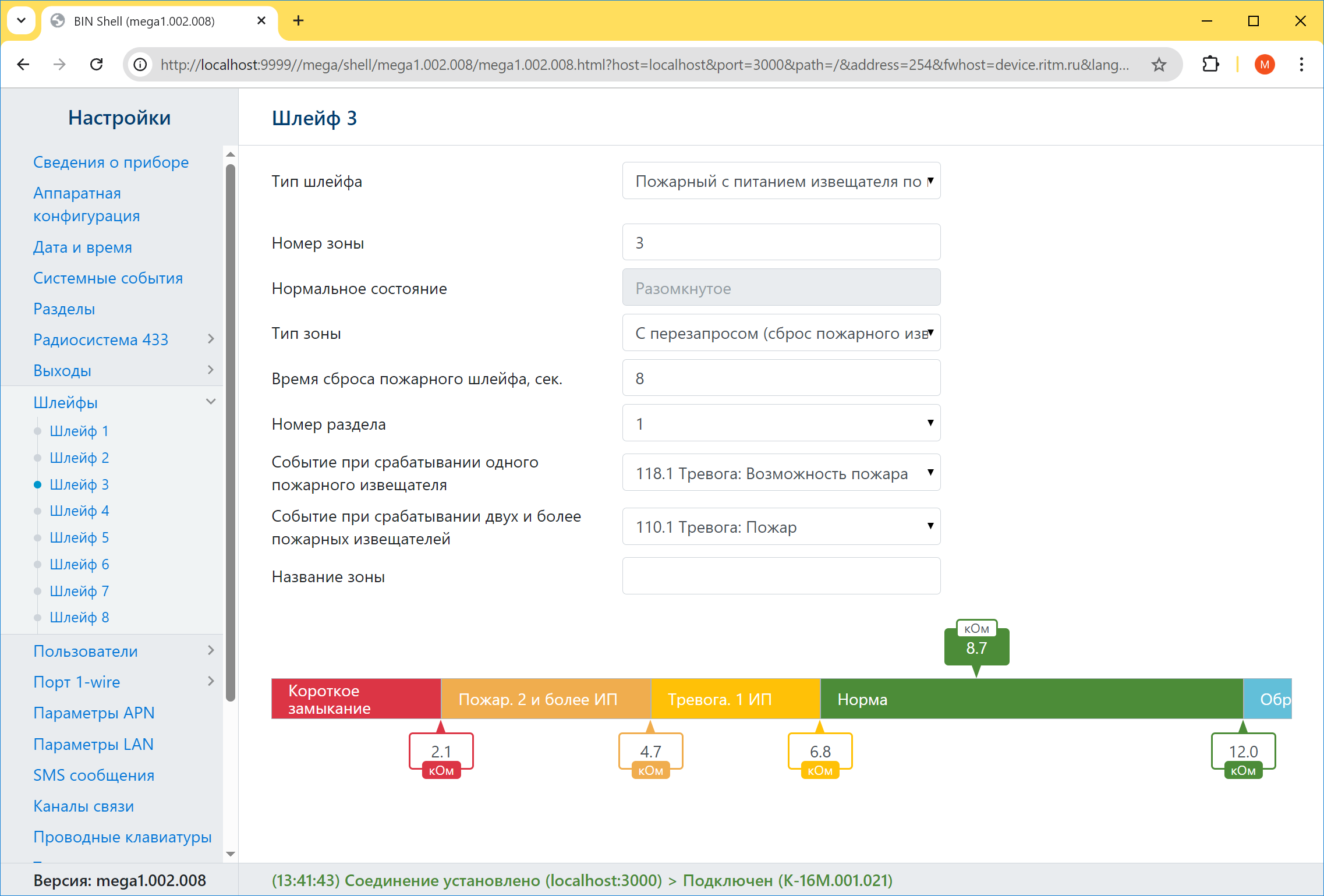

Шлейф 3. Пожарный шлейф состоит из нескольких извещателей пожарных типа ИП-212 с нормальным состоянием "Замкнутое". В пожарный извещатель устанавливается добавочное сопротивление 2,4 кОм. В настройках панели в таком случае нужно выставить "Шлейфы" ➔ "Шлейф 3" ➔ "Тип шлейфа": "Пожарный с питанием извещателя по шлейфу"; "Тип зоны": "Пожарный с перезапросом" (если требуется отключение питания шлейфа при сбросе тревоги) или "Тип зоны": "Без перезапроса" (если не требуется отключение питания шлейфа при сбросе тревоги). При тревоге в пожарном извещателе будут формироваться события 118.1 (E118) "Тревога: Возможность пожара" и - 110.1 (E110) "Тревога: Пожар".

Пример с прибором Мега light v3. Для контроля обрыва шлейфа с обратной стороны платы удалён резистор R56. На клемму шлейфа №1 подключены два резистивных шлейфа. Первый с герконом №1 и резистором 8,1 кОм; второй с герконом №2 и резистором 5,6 кОм, параллельно шлейфу подключен резистор 10 кОм. В настройках панели в таком случае нужно выставить "Шлейфы" ➔ "Шлейф 1" ➔ "Тип шлейфа": "Охранный резистивный"; "Нормальное состояние": "Замкнутое", "Замкнутое". Таким образом при обрыве шлейфа 10 кОм будут исключены из цепи и шлейф перейдёт в состояние "Обрыв", будет сформировано тревожное событие.

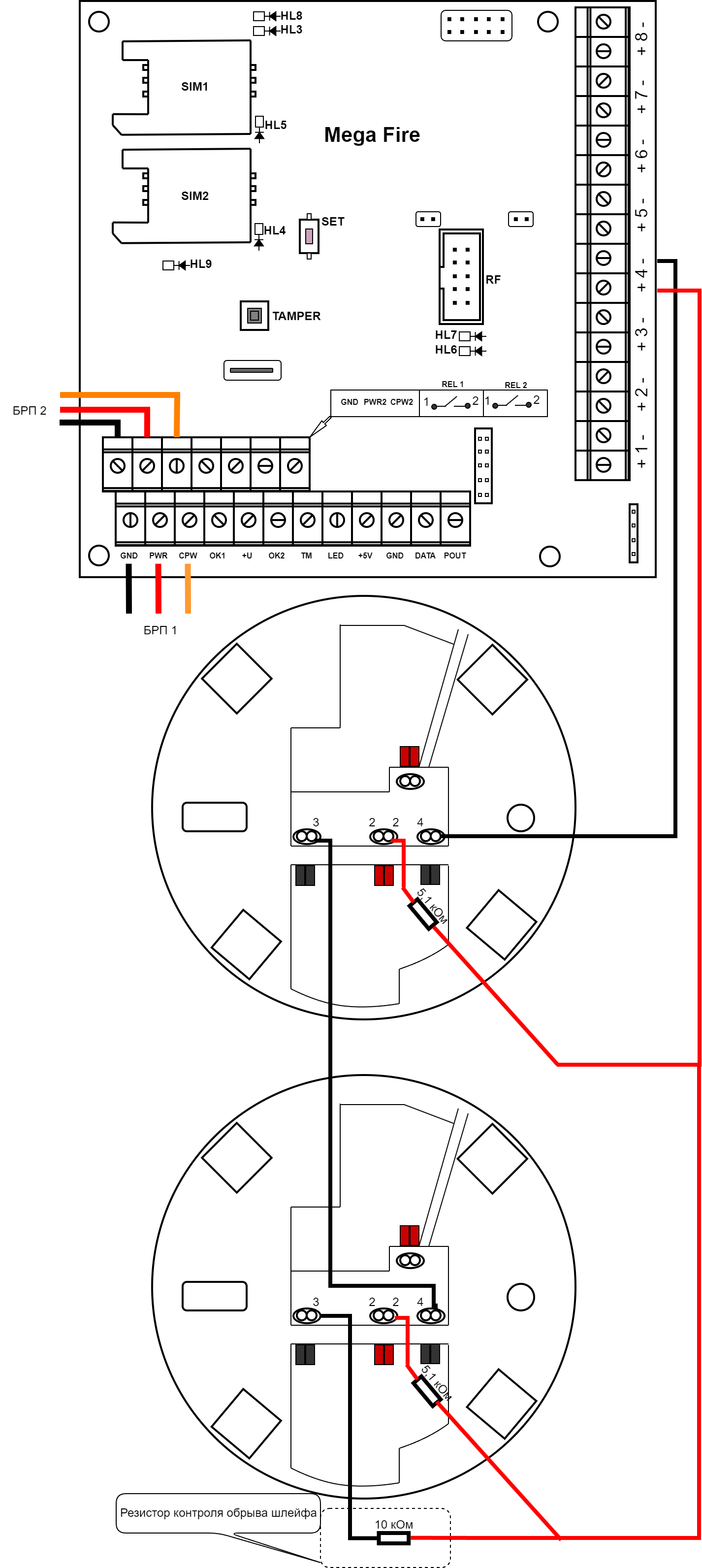

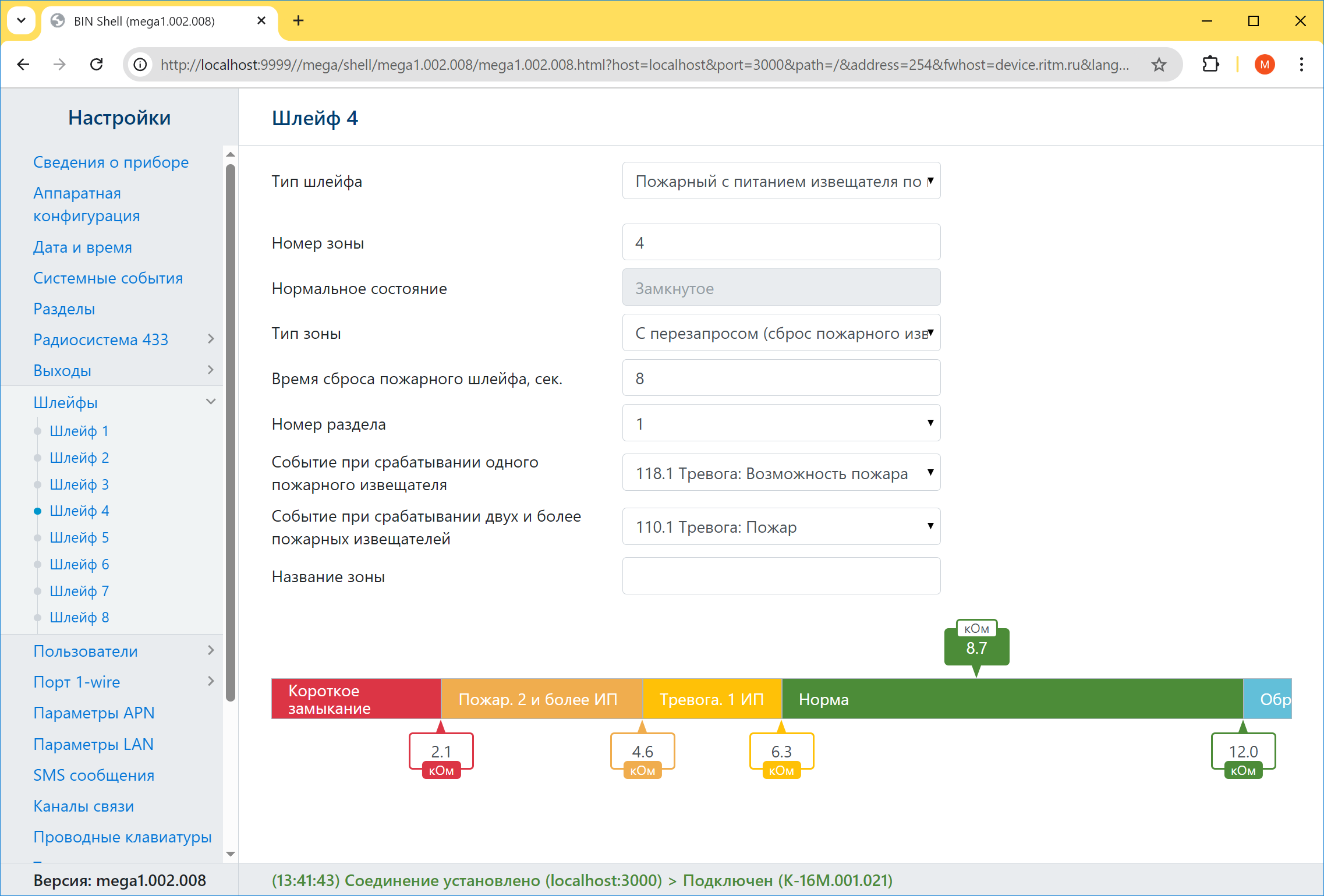

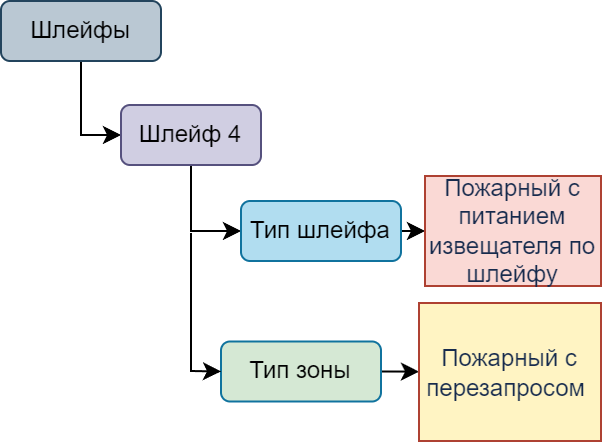

Шлейф 4. Пожарный шлейф состоит из нескольких извещателей пожарных типа ИП-212 с нормальным состоянием "Замкнутое". В пожарный извещатель устанавливается добавочное сопротивление 5,1 кОм. Из панели удаляется резистор R112, а в конец шлейфа между + и - устанавливается резистор 10 кОм. В настройках панели в таком случае нужно выставить "Шлейфы" ➔ "Шлейф 3" ➔ "Тип шлейфа": "Пожарный с питанием извещателя по шлейфу"; "Тип зоны": "Пожарный с перезапросом" (если требуется отключение питания шлейфа при сбросе тревоги) или "Тип зоны": "Без перезапроса" (если не требуется отключение питания шлейфа при сбросе тревоги). При тревоге в одном из пожарных извещателей будет формироваться событие 118.1 (E118) "Тревога: Возможность пожара", а при тревоге во втором и последующих датчиках - 110.1 (E110) "Тревога: Пожар".
