Описание
Проводная клавиатура «КВ1-2» позволяет управлять постановкой и снятием разделов охранной системы с помощью кодов пользователей, изменять коды пользователей, контролировать состояние зон и разделов охранной системы, отображать состояние системы и отправлять сигналы тревоги для вызова экстренных служб. К охранной панели Мега допускается подключение до 5 проводных клавиатур «КВ1-2». Максимальная длина линии связи - 300 м.
Инструкцию по использованию клавиатур смотрите здесь. |
Для защиты линии питания рекомендуется использовать «Модуль защиты от короткого замыкания одноканальный «PRT1». Подробнее - смотрите инструкцию. |

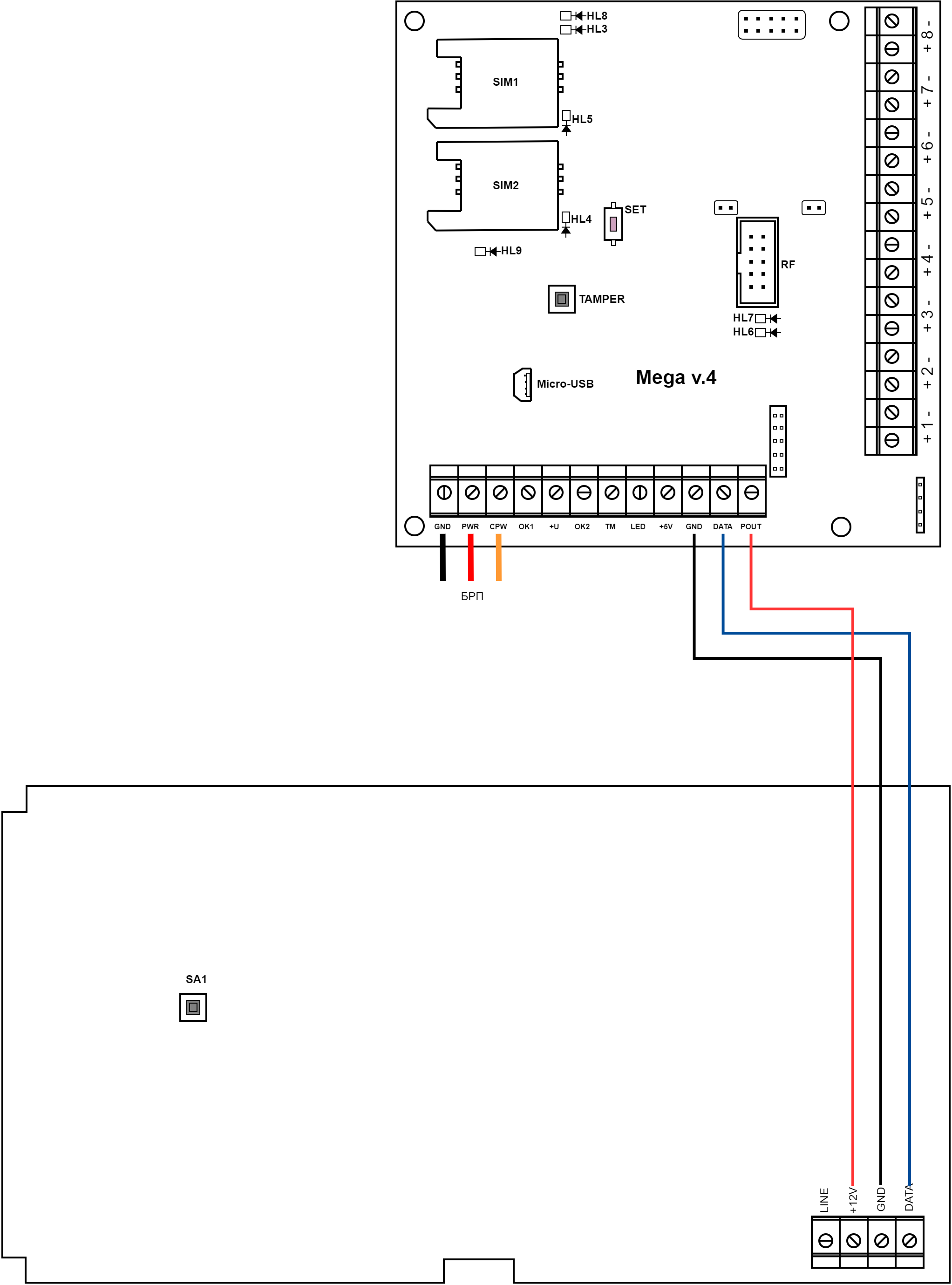

Подключение клавиатуры с питанием от Мега
- Подключите клемму клавиатуры "DATA" с клеммой "DATA" панели;
- Подключите клемму клавиатуры "GND" с клеммой "GND" панели;
- Подключите клемму клавиатуры "+12V" с клеммой "POUT" панели;
| Клеммы клавиатуры | Клеммы Мега |
|---|---|
| DATA | DATA |
| GND | GND |
| +12V | POUT |

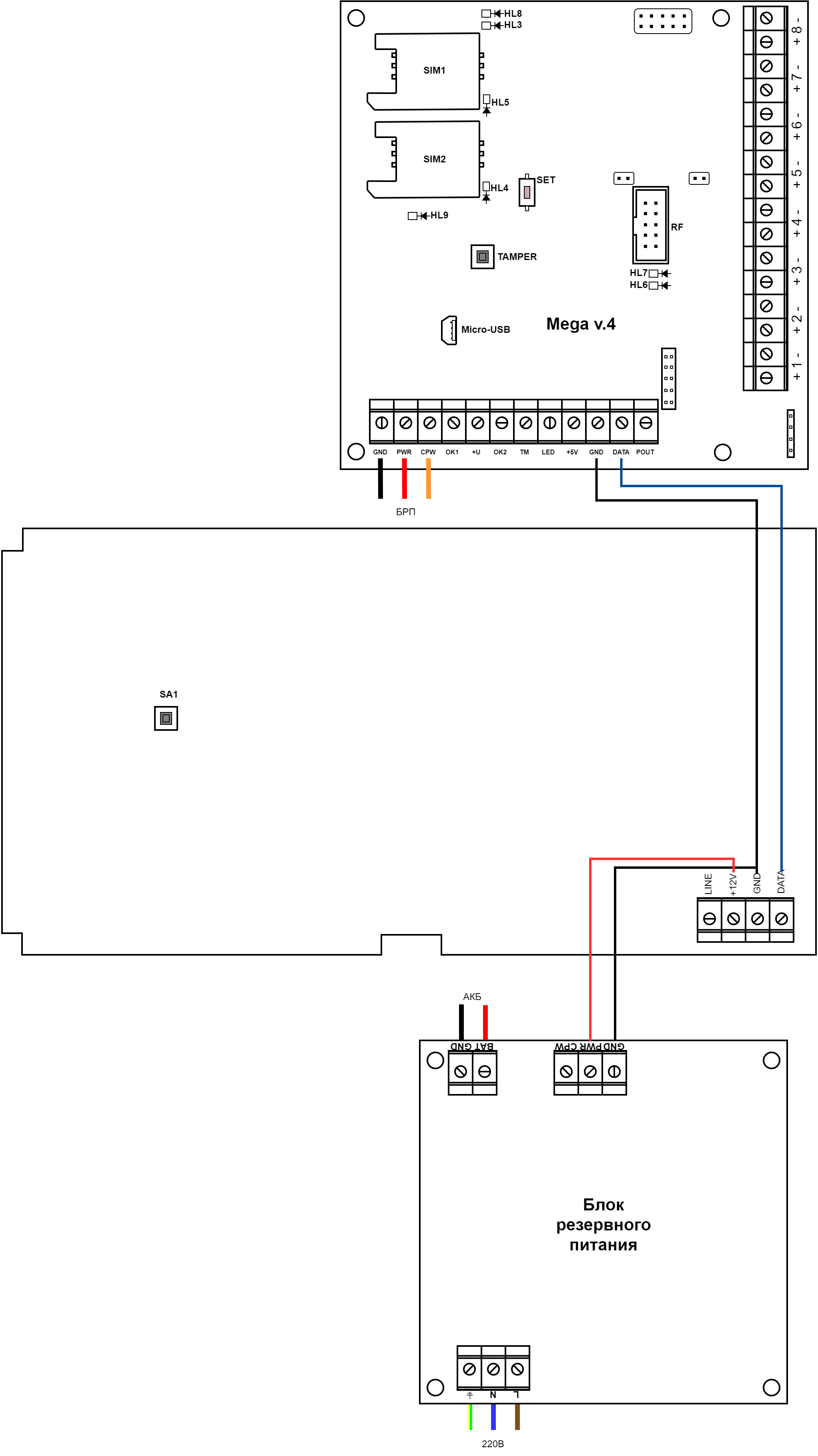

Подключение клавиатуры с питанием от БП
- Подключите клемму клавиатуры "DATA" с клеммой "DATA" панели;
- Подключите клемму клавиатуры "GND" с клеммой "GND" панели;
- Подключите клемму клавиатуры "GND" с клеммой "GND" БРП;
- Подключите клемму клавиатуры "+12V" с клеммой "PWR" БРП;
| Клеммы клавиатуры | Клеммы Мега |
|---|---|
| DATA | DATA |
| GND | GND |
| Клеммы клавиатуры | Клеммы БП |
|---|---|
| GND | GND |
| +12V | PWR |
Настройка клавиатур
Добавление и настройка клавиатур «КВ1-2» производится в программе настройки охранной панели на странице "Проводные клавиатуры".
