Описание
Клавиатура проводная «KB2-3» предназначена для работы с панелями «Контакт» через разъём 1-Wire (TM) в качестве устройства управления (постановка / снятие) и индикации обобщённого состояния панели. Управление производится при помощи ввода кодов пользователей. Дальность линии связи составляет 100 м.

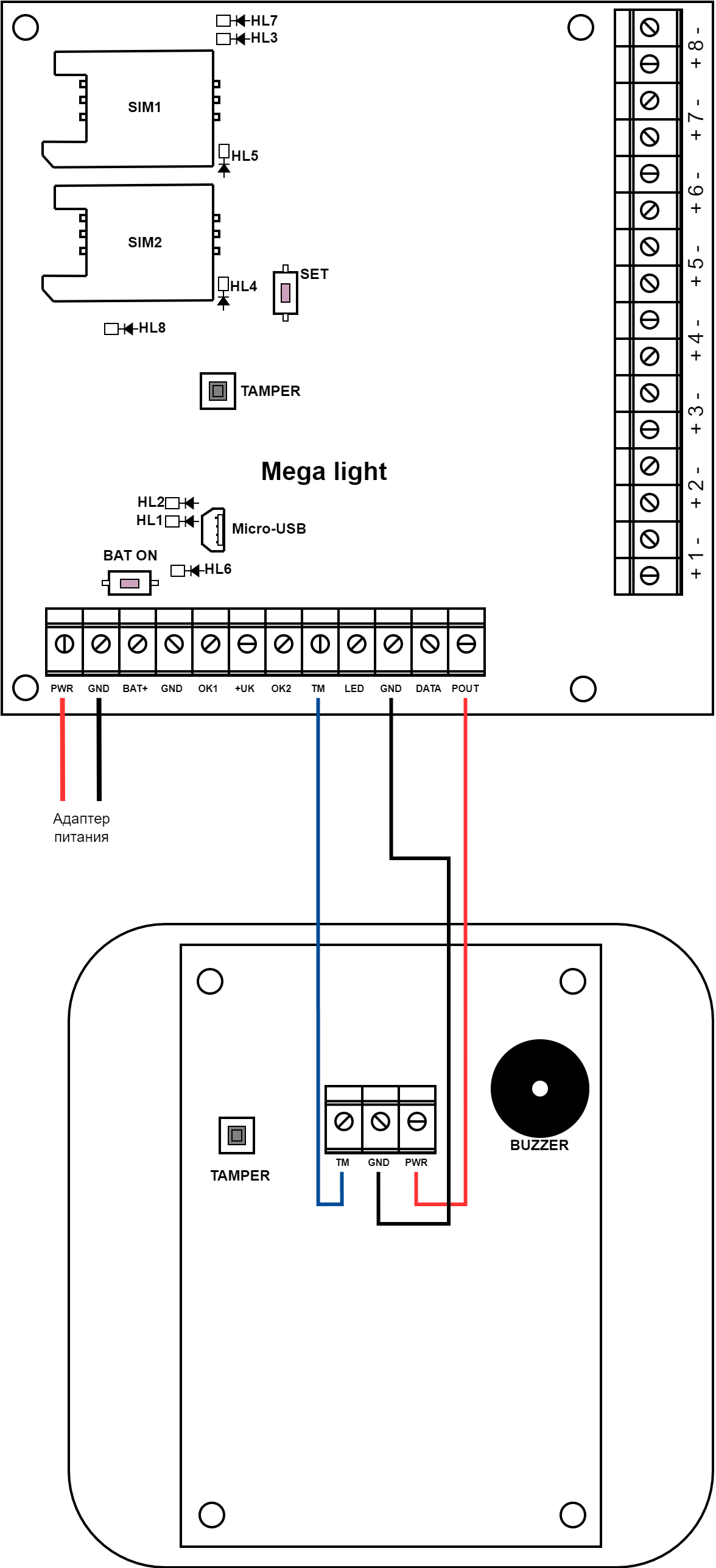

Подключение клавиатуры
- Подключите клемму TM клавиатуры к клемме TM панели;
- Подключите клемму GND считывателя к клемме GND панели;
- Подключите клемму PWR считывателя к клемме POUT панели;
| Клеммы «RFID-TM» | Клеммы Мега |
|---|---|
| TM | TM |
| GND | GND |
| PWR | POUT |
Допускается подключение только одной клавиатуры «КВ2-3» и до пяти клавиатур «КВ1-2». |
