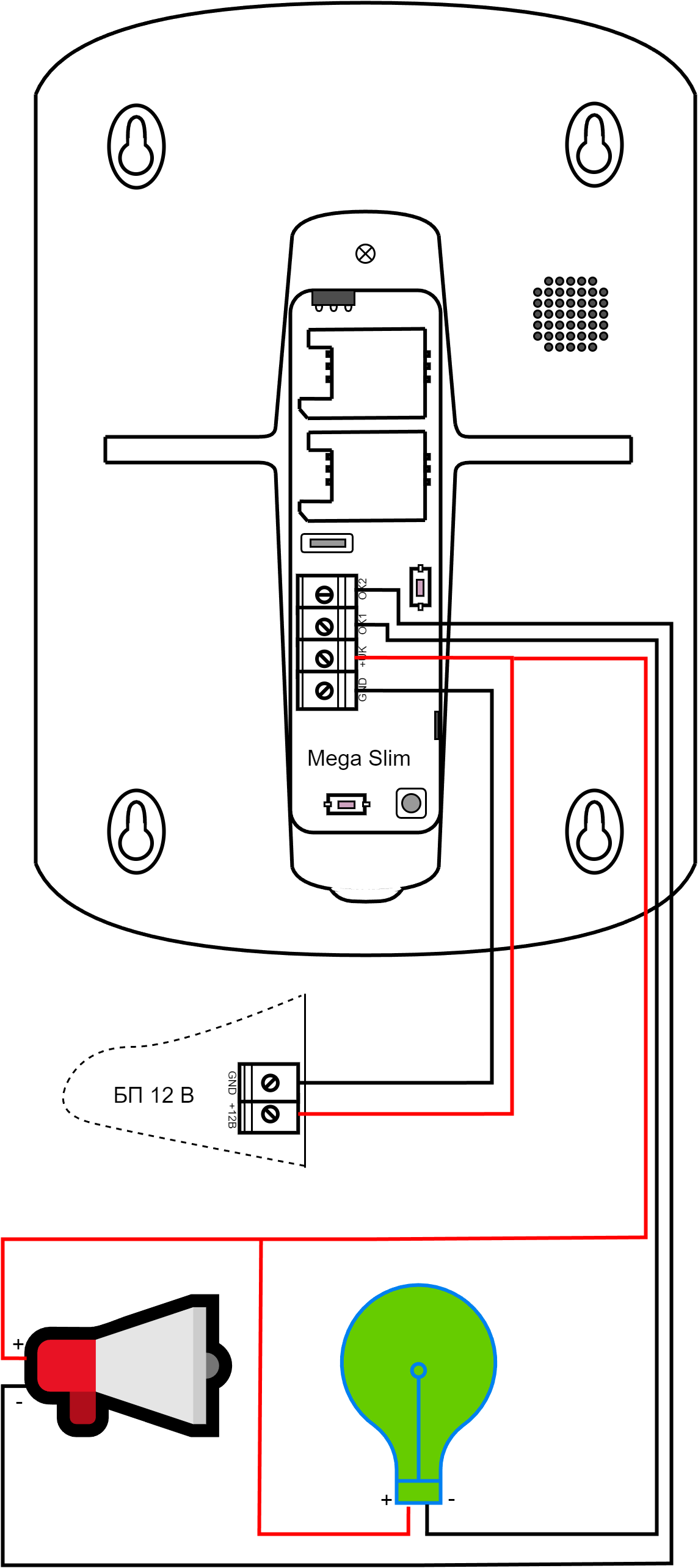

Подключение исполнительных устройств к Mega Slim
- Отключите адаптер питания 9 В из круглого разъёма питания;
- Подключите питание от клемм БП 12 В на соответствующие клеммы "GND" и "+UK" Mega Slim соблюдая полярность!
См. подробнее в инструкции. |
- Подключите исполняемые устройства, соблюдая полярность.
| Клеммы исполнительного устройства | Клеммы Mega Slim |
|---|---|
| + | +UK |
| - | OK1 или OK2 |
