Подключение «С2000М исп.02» к Контакт GSM-5 RT3 через преобразователь С2000-ПИ
Интерфейс RS232 ограничивает длину линии в 15 метров. |
Выключите питание Контакт GSM-5 RT3, «С2000М исп.02» и С2000-ПИ.
На С2000-ПИ установите перемычку "Джампер выбора скорости" XP5 в значение 1200 (скорость принтера предыдущих модификаций С2000М, см. п. 2.2.4.6 Подключение принтера).

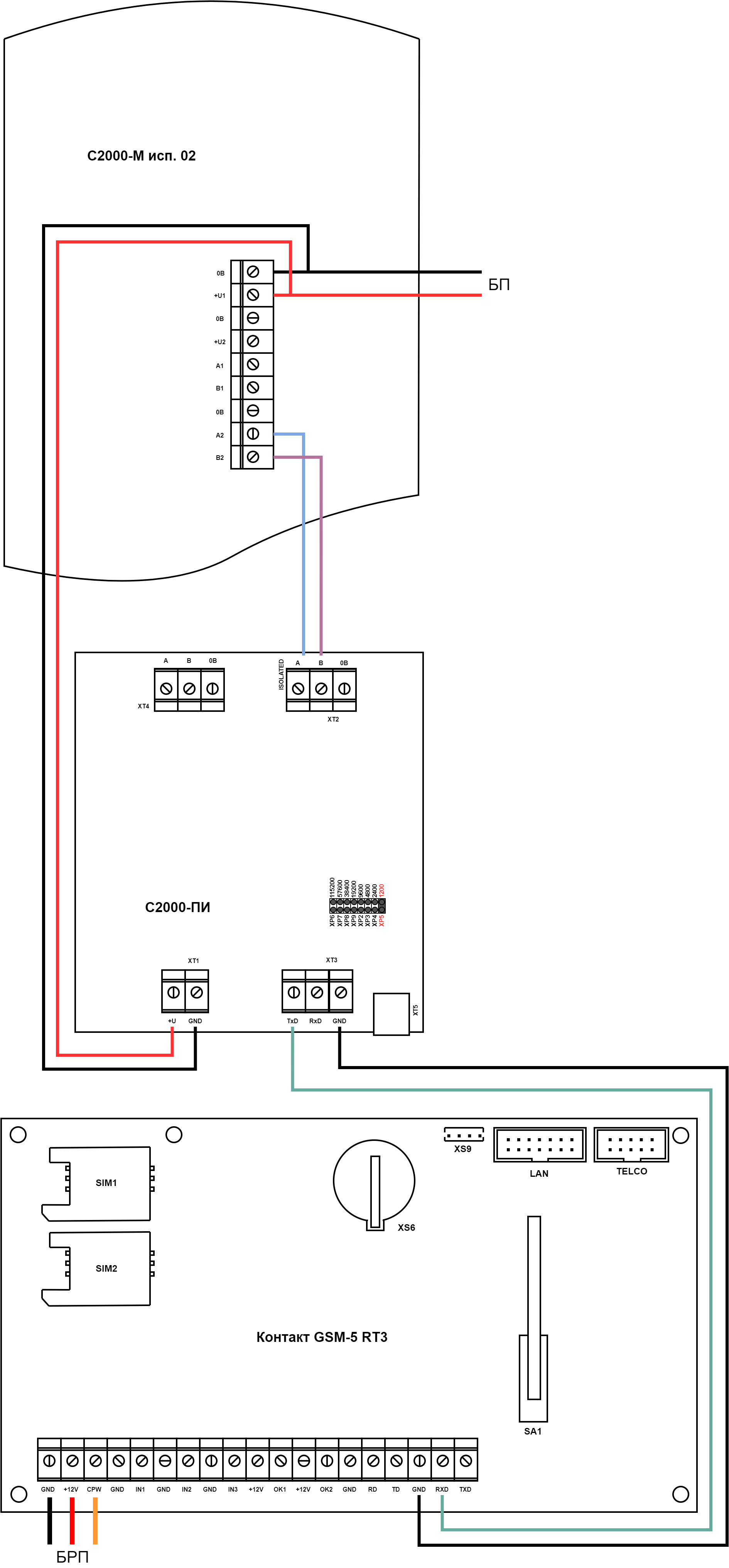

Подключите «С2000М исп.02» к С2000-ПИ, а С2000-ПИ к Контакт GSM-5 RT3 согласно схеме.
Клемму "0В" «С2000М исп.02» соедините с "GND" С2000-ПИ и к источнику питания.
Клемму "+U1" «С2000М исп.02» соедините с "+U" С2000-ПИ и к источнику питания.
Клемму "A2" «С2000М исп.02» соедините с "A" разъёма XT2 С2000-ПИ.
Клемму "B2" «С2000М исп.02» соедините с "B" разъёма XT2 С2000-ПИ.
Клемму "TxD" С2000-ПИ соедините с "RXD" Контакт GSM-5 RT3.
Клемму "GND" С2000-ПИ соедините с "GND" Контакт GSM-5 RT3.
| С2000М исп.02 | С2000-ПИ | Контакт GSM-5 RT3 |
|---|---|---|
| 0B | GND | |
| +U1 | +U | |
| A2 | A | |
| B2 | B | |
| TxD | RXD | |
| GND | GND |
Подключите питание к Контакт GSM-5 RT3, «С2000М исп.02» и С2000-ПИ.
Не используйте источник питания ⎓24В для Контакт GSM-5 RT3! |
