Введение
Возможные шаблоны управления выходом
- Реакция не настроена;
- Индикация состояния раздела;
- Срабатывание по тревоге в разделе;
- Ручное управление выходом;
- Управление с брелока;
- Индикация не переданных событий;
- Индикация неисправностей.
У "Табло" и "Сирены" есть два выхода - "Свет" и "Звук". У "Реле" есть три выхода, к которым можно подключить исполнительные устройства.
| Радиомодуль | Поддерживаемые шаблоны | ||||||
|---|---|---|---|---|---|---|---|
Реакция не настроена | Индикация состояния раздела | Срабатывание по тревоге в разделе | Ручное управление выходом | Управление с брелока | Индикация не переданных событий | Индикация неисправностей | |
| Табло | ✅ | ✅ | ✅ | ✅ | ✅ | ❌ | ❌ |
| Сирена | ✅ | ✅ | ✅ | ✅ | ✅ | ❌ | ❌ |
| Реле | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ |
Срабатывание при тревоге в разделе
Удобен для подключения сирены - оповещение звуком о тревоге, индикация задержки на вход и на выход.
| Параметр | Описание | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Включение выхода по тревоге в разделе | Список разделов, при тревоге в которых будет включаться выход | |||||||||||
Включить выход при охранной тревоге Не относится к событиям по разделу №0 (неисправности прибора, клавиатур, радиомодулей). |
| Время включения - укажите время в минутах и секундах, на которое будет включаться
| ||||||||||
Включить выход при пожарной тревоге При одновременном срабатывании охранной и пожарной тревоги приоритет отдаётся выполнению команды пожарной тревоги | Аналогично "Включить выход при охранной тревоге" |
| Индикация задержки на вход | При включении флага выход будет включаться короткими импульсами |
| Индикация задержки на выход |

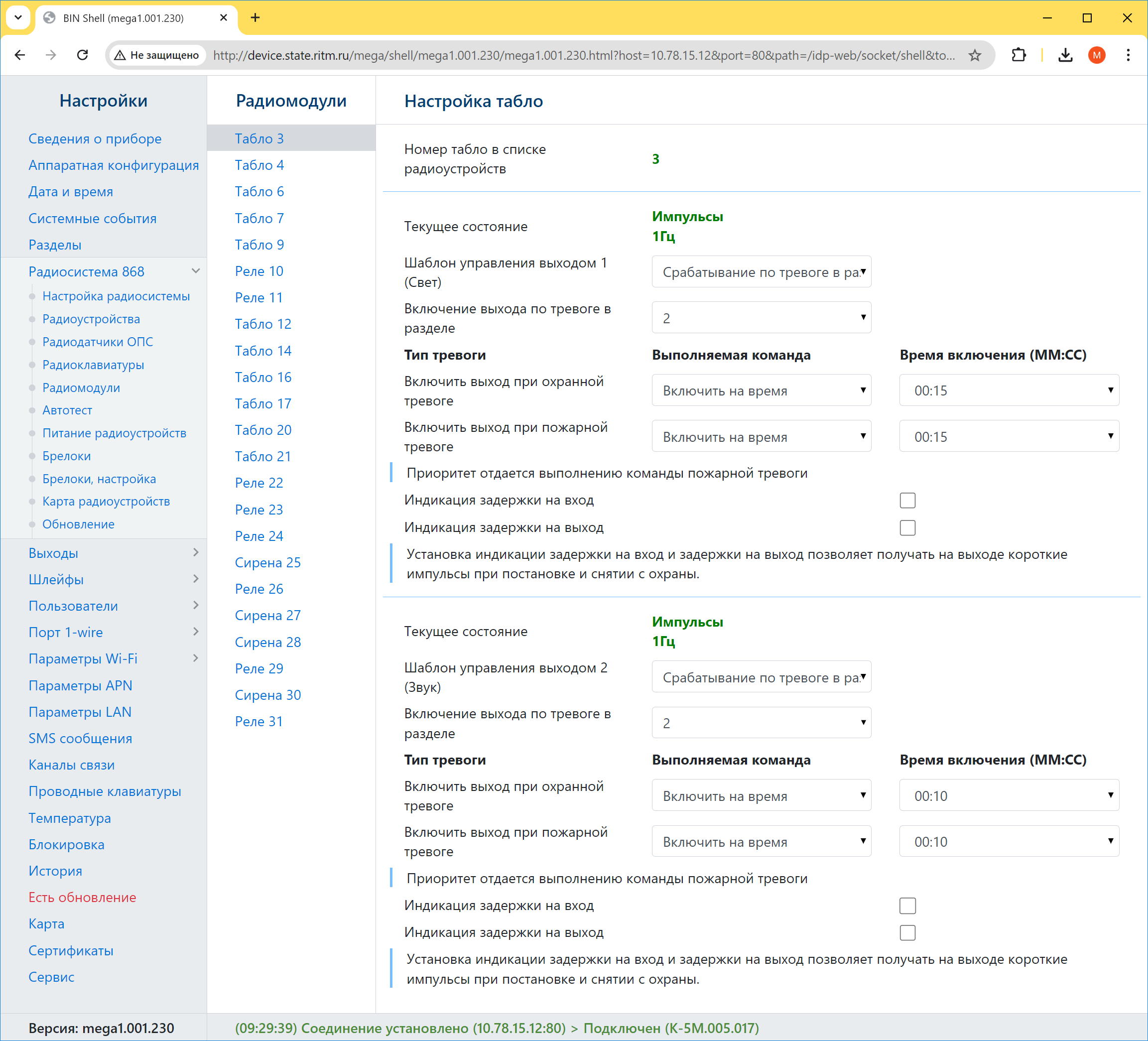

Пример шаблона управления выходом "Срабатывание по тревоге в разделе":
Реакция не настроена
Выход выключен и не реагирует ни на какие события (не используется).

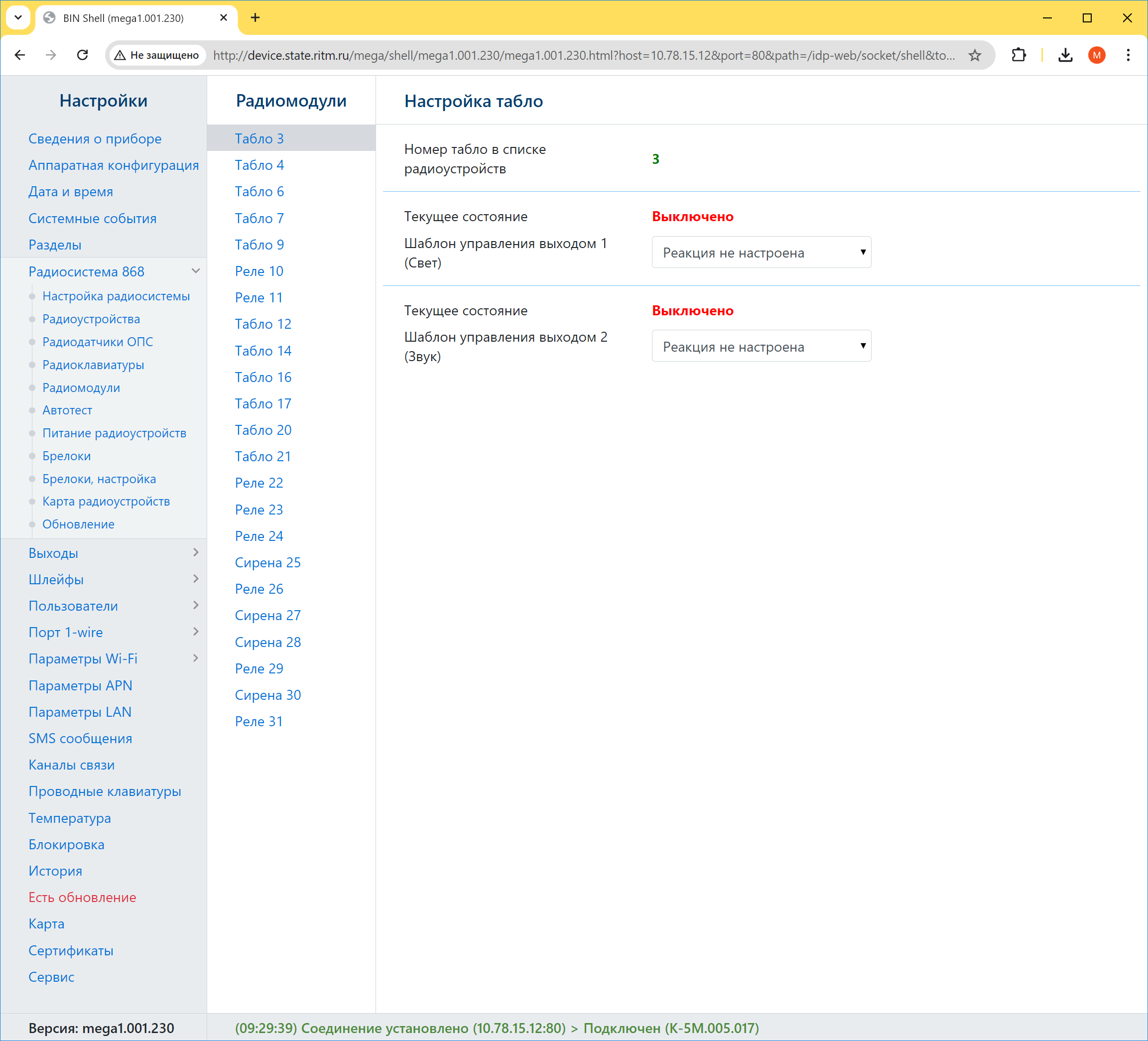

Пример шаблона управления выходом "Реакция не настроена":
Индикация состояния раздела
Отлично подходит для "маяка" - отображение светом состояния раздела.
Выберите раздел для индикации. После сохранения настроек алгоритм работы выхода будет следующим:
| Состояние раздела | Состояние выхода |
|---|---|
| Раздел под охраной | Выход включен |
| Раздел снят с охраны | Выход выключен |
| Раздел в тревоге | Выход включается и выключается с частотой 1 Гц |

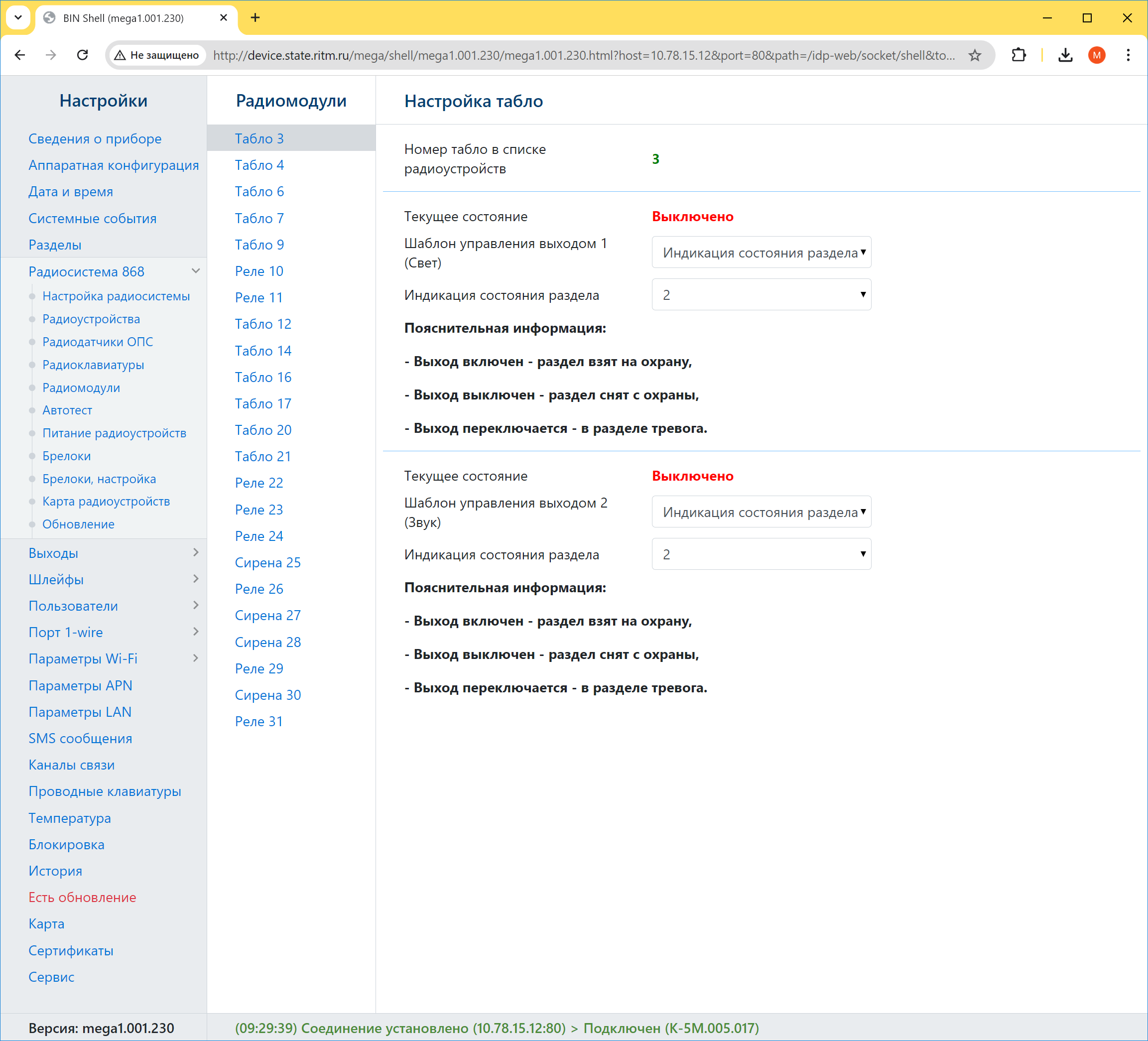

Пример шаблона управления выходом "Индикация состояния раздела":
Ручное управление выходом
Шаблон предназначен для включения выхода человеком - из программы настройки или из приложения GEO.RITM
- Действие - можете включить или выключить выход, нажав на ссылки;
- Время включения - время включения выхода при управлении вручную в минутах и секундах.

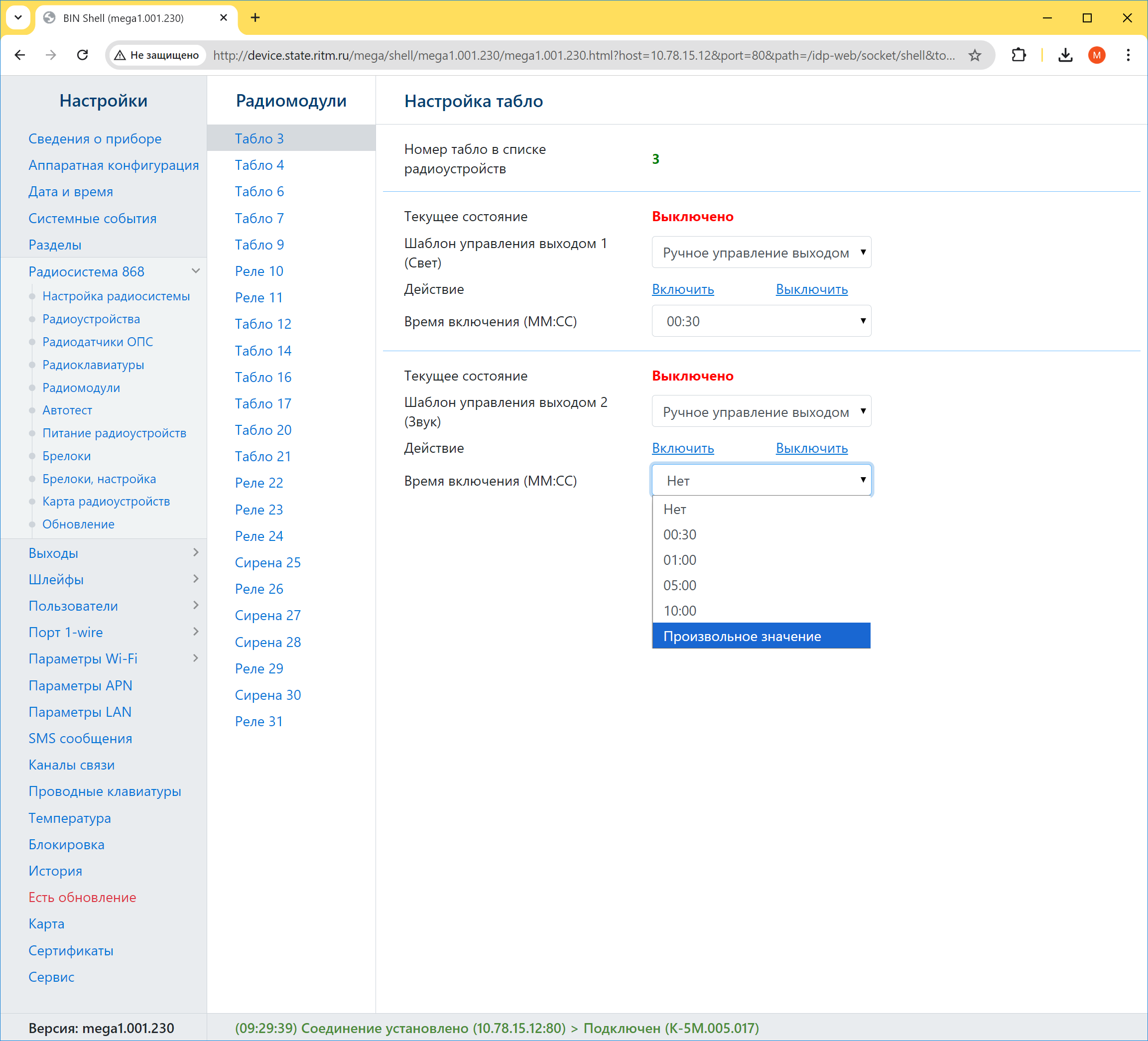

Пример шаблона управления выходом "Ручное управление выходом":
Управление с брелока
Шаблон предназначен для управления выходом с помощью брелока 868. Настройки задаются на странице "Радиосистема 868" ➔ "Брелоки, настройка".

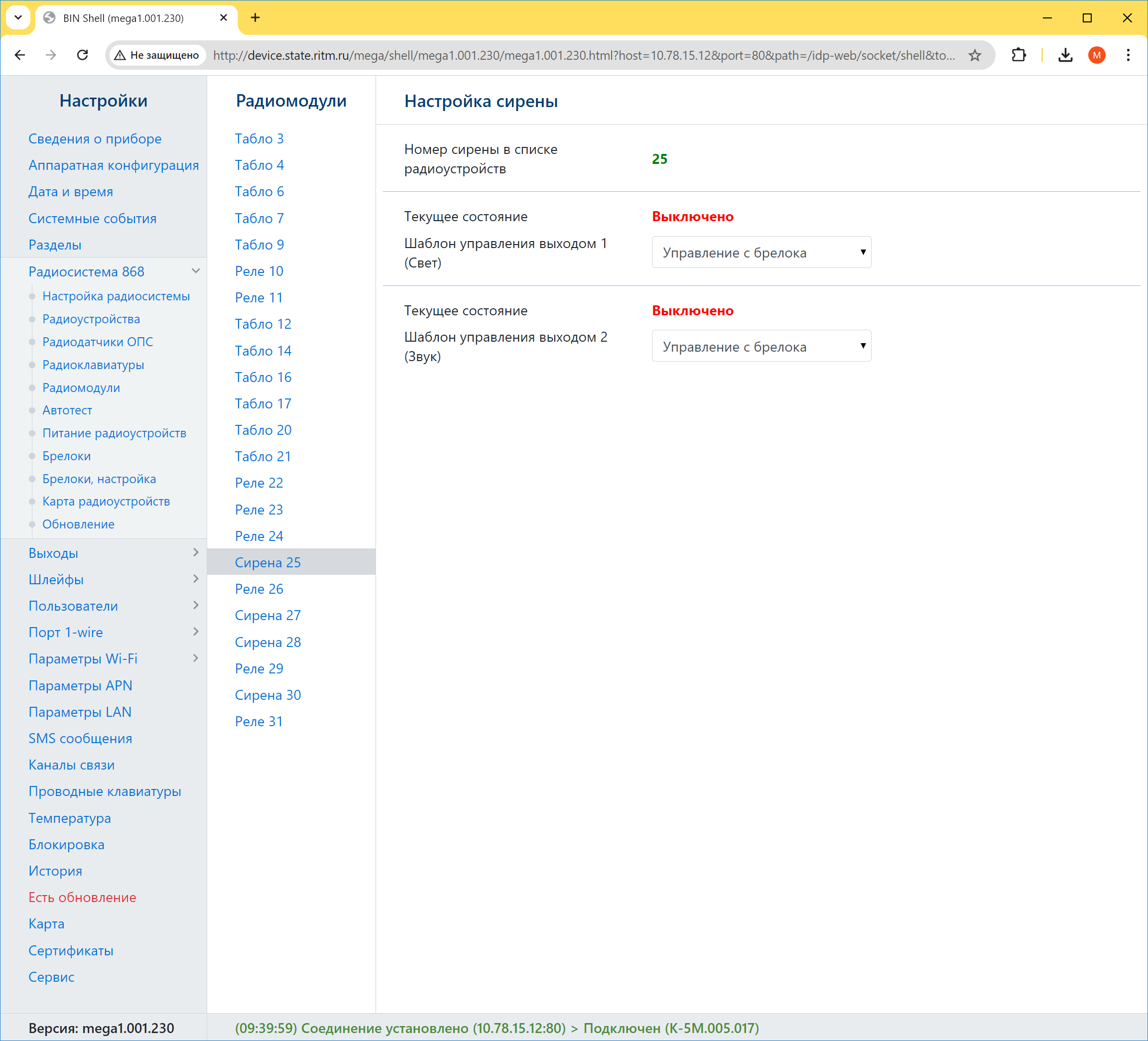

Пример шаблона управления выходом "Управление с брелока":
Индикация непереданных событий
Шаблон предназначен для визуального отображения на объекте связи с пультом охраны (ЧОП). Если в истории прибора есть непереданные события - т.е. события, которые не переданы на пульт охраны, то выход можно включить или включить на время с частотой 1 Гц. Сдачу на охрану объекта можно организовать таким образом: пока выход не выключится (лампа не погаснет) - на охрану ставить раздел запрещено.

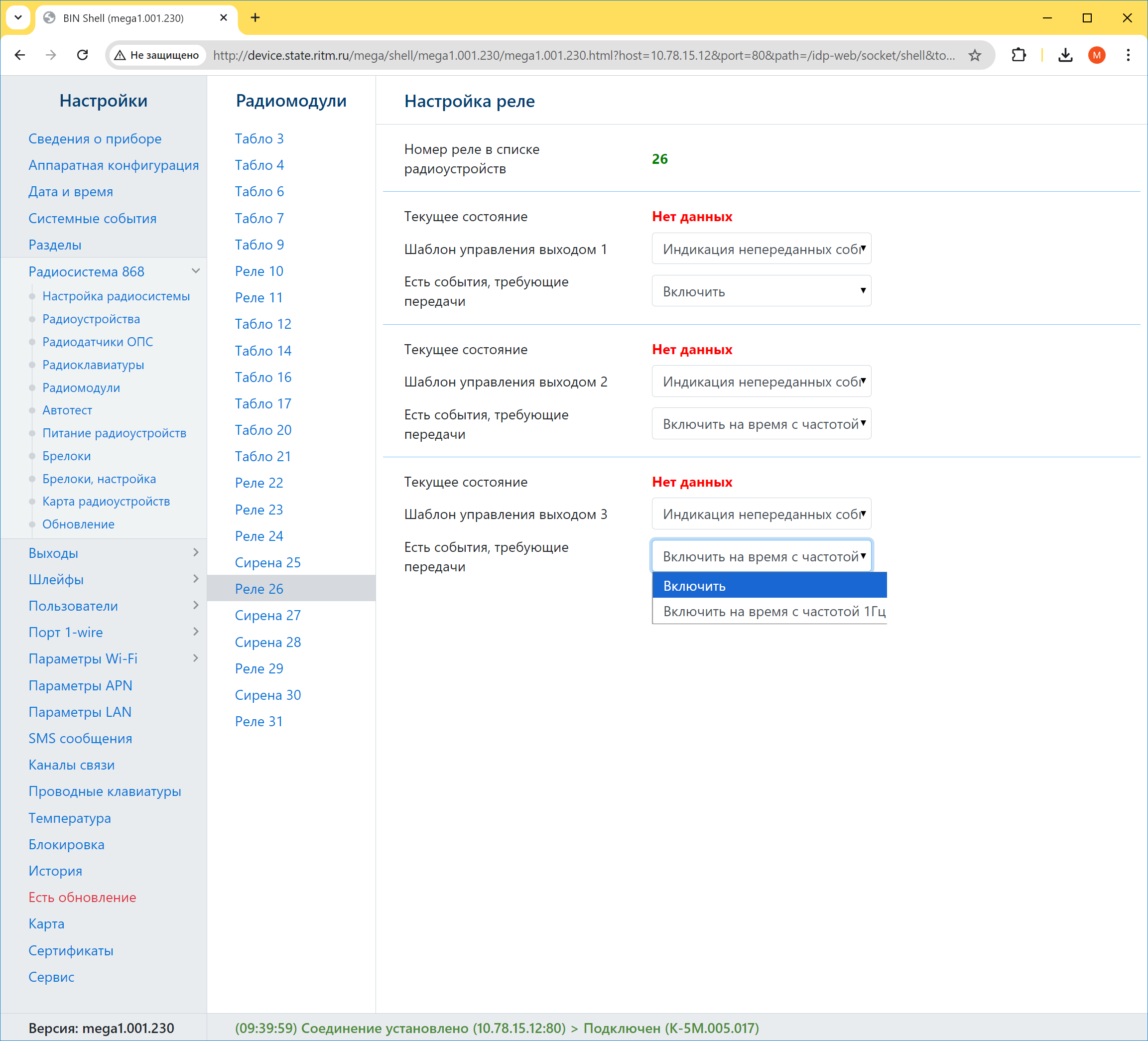

Пример шаблонов управления выходом "Индикация непереданных событий":
Индикация неисправностей
Предназначен для отображения состояния неисправностей прибора и радиоизвещателей.
- Для прибора - события по разделу 0, например: "АКБ разряжена", "АКБ заряжена", "АКБ неисправна", "Нет основного питания", "Прекращение работы системы", "Перезагрузка" и т.д.
- Для радиоизвещателей - "Нет связи с радиодатчиком", "Разряд батареи".
| Выполняемая команда | Описание | |
|---|---|---|
| Нет действия | Выход не используется | |
| Включить до сброса тревоги | Выход включится при поступлении тревоги и выключится только после восстановления тревоги. Например: выход включится при поступлении тревоги "Нет основного питания" и выключится при событии "Восст: Нет основного питания". | |
| Включить на время | Выход включится при данном типе тревоги и выключится через указанное время
|
Время включения в минутах и секундах |
| Включить на время с частотой 1 Гц | Выход включится при данном типе тревоги в прерывистом режиме и выключится через указанное время | |

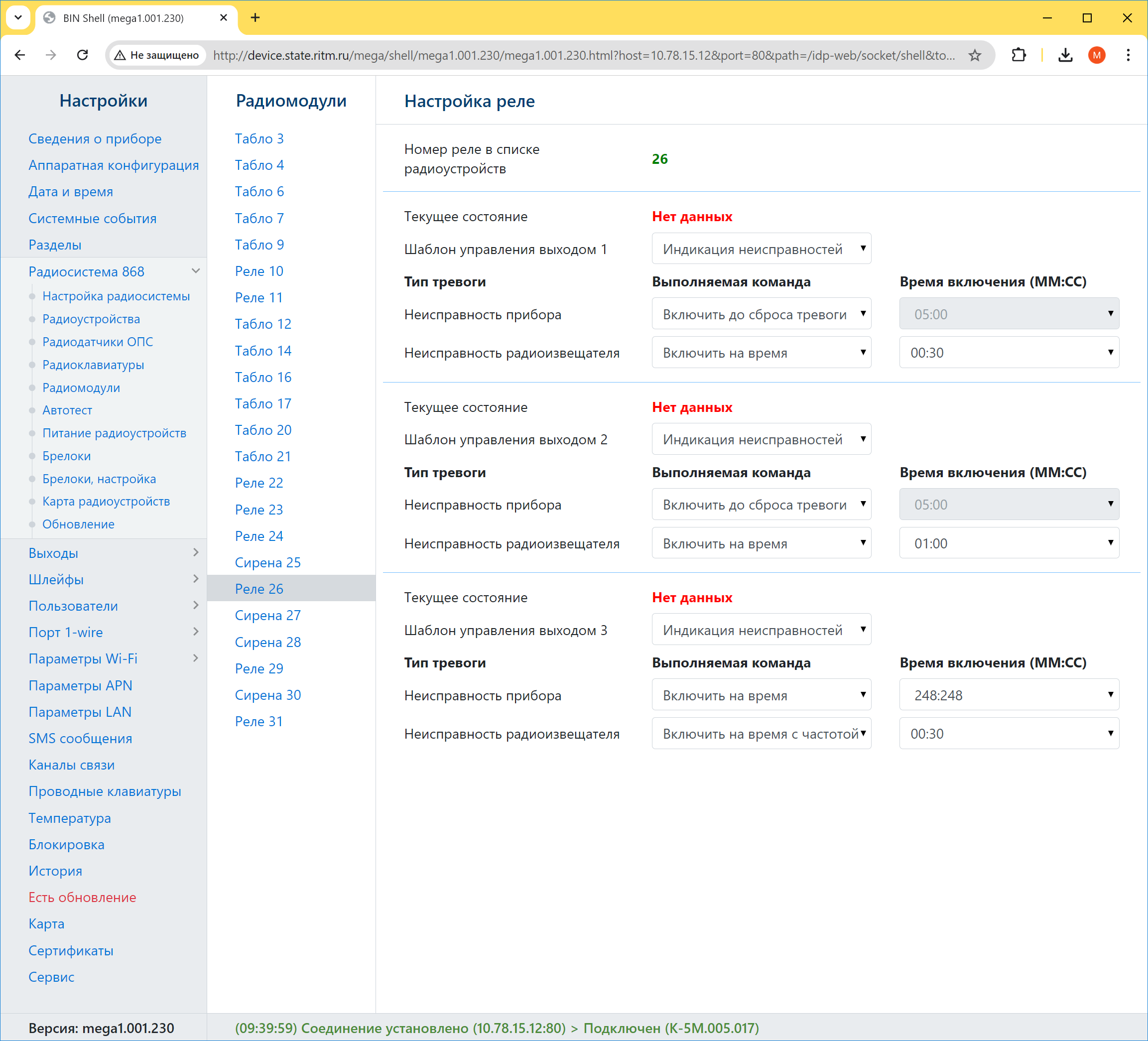

Пример шаблонов управления выходом "Индикация неисправностей":
