Настройка Контакт GSM-5 RT1 (light)

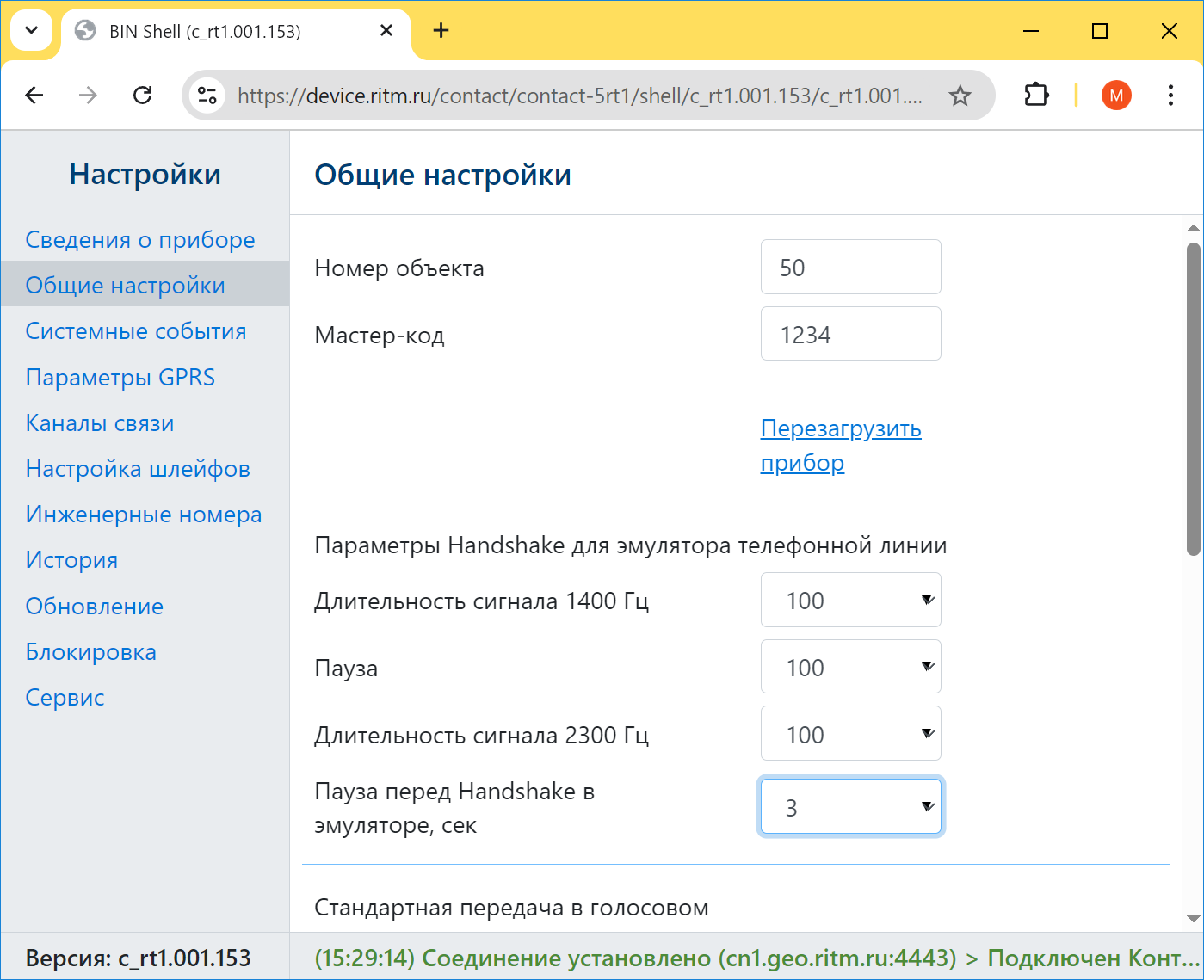

"Контакт GSM-5 RT1 (light)" всегда готов к получению данных от стороннего прибора. Настройка требуется только в том случае, если сторонний прибор использует Ademco ContactID с изменениями. В таком случае, зная параметры передачи стороннего прибора, вы можете изменить искомые настройки в "Общие настройки":
| Параметр | Значения по умолчанию |
|---|---|
Длительность сигнала 1400 Гц (мс) | 100 |
Пауза (мс) | 100 |
Длительность сигнала 2300 Гц (мс) | 100 |
Пауза перед Handshake в эмуляторе, сек | 3 |
Например для прибора "Hunter-pro" настройки отличаются от стандартных. Для подключения "Hunter-pro" к "Контакт GSM-5 RT1 (light)" в "Общие настройки" укажите:
| Параметр | Значения по умолчанию |
|---|---|
Длительность сигнала 1400 Гц (мс) | 150 |
Пауза (мс) | 100 |
Длительность сигнала 2300 Гц (мс) | 150 |
Пауза перед Handshake в эмуляторе, сек | 3 |
Подключение стороннего прибора на эмулятор телефонной лини
- Подключите выход ☎ телефонной линии стороннего прибора на клеммы "LINE" (полярность не имеет значения);
- В настройках стороннего прибора измените настройки:
- Выберите передачу событий по проводной телефонной линии на номер "123" в протоколе Ademco ContactID;
- Тип набора номера - тональный;
- Контроль телефонной линии - выключить;
- Handshake: длительность первого импульса - 100 мс, пауза между первым и вторым импульсом - 100 мс, длительность второго импульса - 100 мс.
"Контакт GSM-5 RT1" принимает события от стороннего прибора и сохраняет в историю без изменений. Объектовые номера в "Контакт GSM-5 RT1" и стороннем приборе могут совпадать, но могут и отличаться. Если они будут совпадать, то события в "История" "Контакт GSM-5 RT1" и события передаваемые в GEO.RITM будут с одним номером объекта. Если номера объектов различные, то - события, сформированные "Контакт GSM-5 RT1" будут с одним номером объекта, а события от стороннего прибора - с другим номером объекта. Это важно при трансляции событий из GEO.RITM (RITM.LINK) в протоколе SURGARD. Настраивайте как вам удобно.
Желательно не использовать в пультовом номере цифру "0". Некоторые приборы формируют не корректную контрольную сумму для посылок Ademco ContactID при использовании цифры "0" объекта. Если есть возможность, укажите номер объекта в сторонней панели без цифр "0". Например вместо "2017" укажите "2117".
