Общие сведения
На данной странице вы можете настроить сетевые сервисы: SNMP, ICMP, web.
Настройки применяются только после перезагрузки прибора

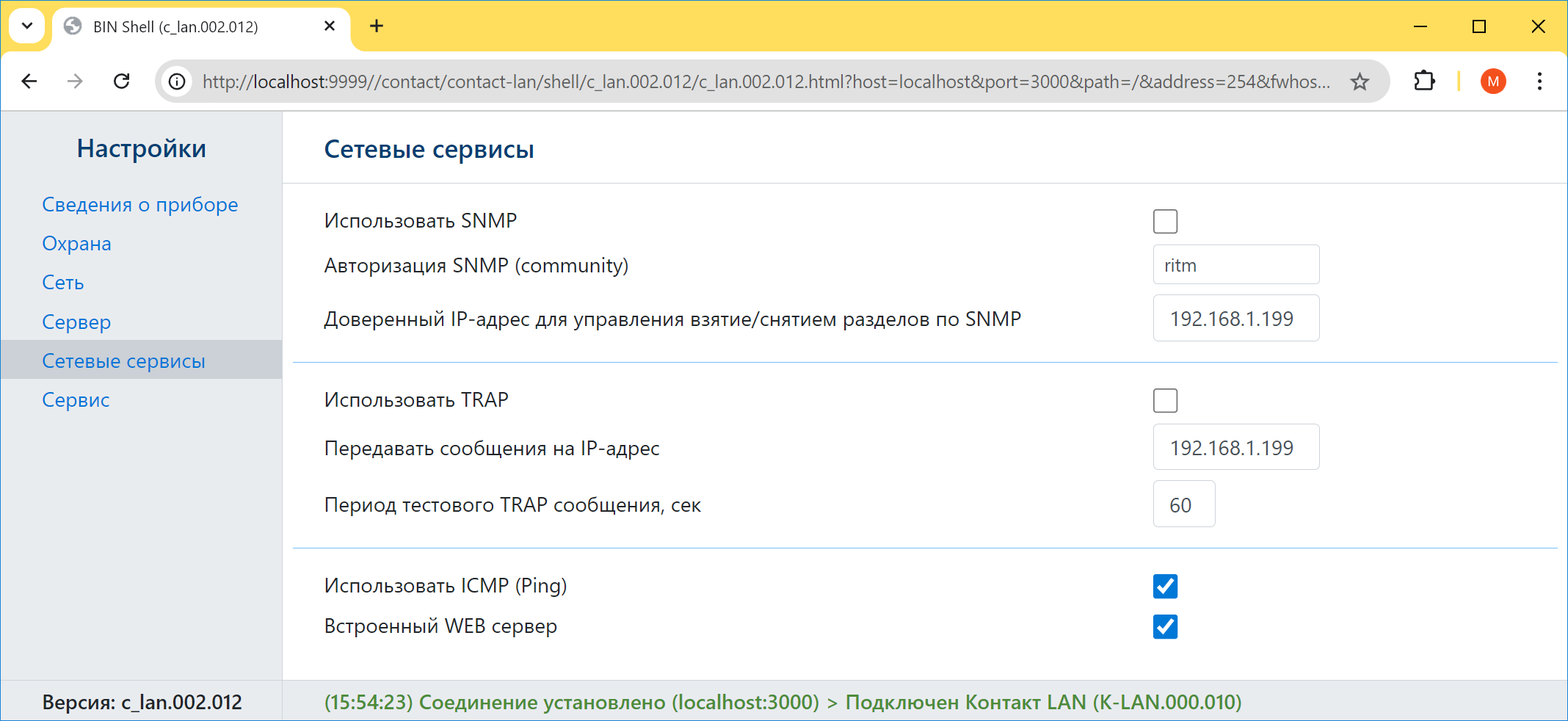

Описание полей на странице "Сетевые сервисы"
| Поле на странице "Сетевые сервисы" | Описание |
|---|---|
| Использовать SNMP | Установите флаг только если вы хотите управлять постановкой и снятием раздела Контакт LAN по протоколу SNMP Снимите этот флаг, если прибор должен передавать события в PCN6 или GEO.RITM. |
| Авторизация SNMP (community) | Укажите community для управления прибором по SNMP Этот параметр не имеет значения, если прибор должен передавать события в PCN6 или GEO.RITM. |
| Доверенный IP-адрес для управления взятием/снятием разделов по SNMP | Укажите IP адрес узла, на котором будет запущена программа SNMP Этот параметр не имеет значения, если прибор должен передавать события в PCN6 или GEO.RITM. |
| Использовать TRAP | Установите флаг только если вы хотите отправлять Контакт LAN по протоколу SNMP Снимите этот флаг, если прибор должен передавать события в PCN6 или GEO.RITM. |
| Передавать сообщения на IP-адрес | Укажите адрес TRAP сервера Этот параметр не имеет значения, если прибор должен передавать события в PCN6 или GEO.RITM. |
| Период тестового TRAP сообщения, сек | В случае использования TRAP - укажите период в секундах, например 60 |
| Использовать ICMP (ping) | Установите флаг, если хотите использовать утилиту ping для проверки связи с Контакт LAN |
| Встроенный web-сервер | В Контакт LAN можно использовать строенный web-сервер для наблюдения за состоянием шлейфов. |
Встроенный Web-сервер
Для отображения страницы web-сервера введите в адресной строке браузера IP адрес Контакт LAN. Кодировка страницы - Cyrillic (Windows-1251). Управлять состоянием раздела с данной страницы невозможно.

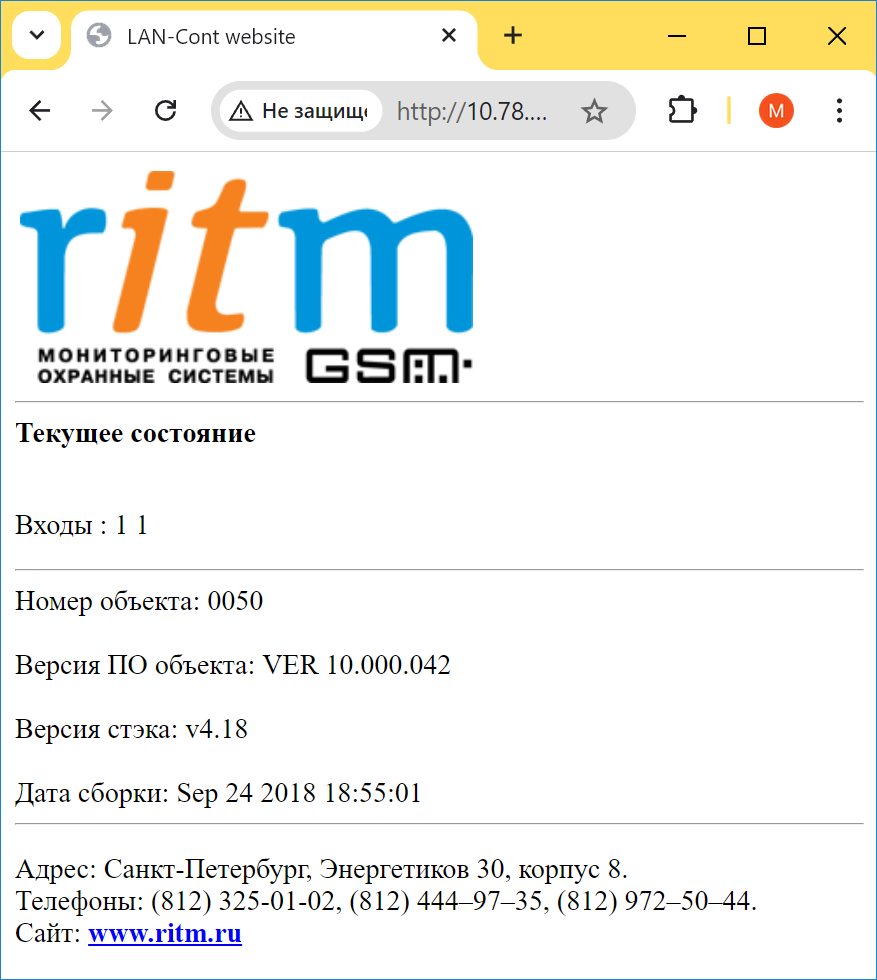

Пример страницы со включенным web-сервером.
Описание работы SNMP
Если вам нужно передавать события в PCN6 или GEO.RITM (RITM.LINK) - для вас этот раздел не актуален
SNMP - протокол, который иногда используют провайдеры для управления сетевым оборудованием. Рассмотрим работу с SNMP на примере пакета net-snmp.
Установите net-snmp-5.4.2.1-1.win32.exe
Скопируйте RITM-MIB.txt в C:\usr\share\snmp\mibs
Запустите командную строку cmd.exe
В командной строке выполните
cd c:\usr\bin
Далее выполняйте нужные вам команды из таблицы.
| Описание команды | Синтаксис | Ответ от прибора | Пример для Community = ritm IP адрес Контакт LAN = 10.78.21.13 |
|---|---|---|---|
| Поставить под охрану | RITM-MIB::armdisarm.0 i ON | ON | c:\usr\bin>snmpget –v 1 –c ritm 10.78.21.13 RITM-MIB::armdisarm.0 i ON RITM-MIB::armdisarm.0 = INTEGER: ON(1) |
| Снять с охраны | RITM-MIB::armdisarm.0 i OFF | OFF | c:\usr\bin>snmpget –v 1 –c ritm 10.78.21.13 RITM-MIB::armdisarm.0 i OFF RITM-MIB::armdisarm.0 = INTEGER: OFF(0) |
| Запросить состояния шлейфа №1 | RITM-MIB:in0.0 | ON OFF | c:\usr\bin>snmpget –v 1 –c ritm 10.78.21.13 RITM-MIB:in0.0 RITM-MIB::in0.0 = INTEGER: OFF(1) |
| Запросить состояния шлейфа №2 | RITM-MIB:in1.0 | ON OFF | c:\usr\bin>snmpget –v 1 –c ritm 10.78.21.13 RITM-MIB:in1.0 RITM-MIB::in1.0 = INTEGER: OFF(1) |
| Запросить состояния раздела | RITM-MIB::armdisarm.0 | ON OFF | c:\usr\bin>snmpget –v 1 –c ritm 10.78.21.13 RITM-MIB::armdisarm.0 RITM-MIB::armdisarm.0 = INTEGER: ON(1) |
| Запросить название сервера, с которого производится снятие/ постановка под охрану | RITM-MIB:name.0 | Ritm SNMP Agent | c:\usr\bin>snmpget –v 1 –c ritm 10.78.21.13 RITM-MIB:name.0 RITM-MIB:name.0 = DisplayString: Ritm SNMP Agent |
| Запросить версию протокола SNMP | RITM-MIB:version.0 | v1.0 | c:\usr\bin>snmpget –v 1 –c ritm 10.78.21.13 RITM-MIB:version.0 RITM-MIB:version.0 = DisplayString: v1.0 |
| Запросить дату компиляции и прошивки «Контакта LAN» | RITM-MIB:date.0 | 09.18 | c:\usr\bin>snmpget –v 1 –c ritm 10.78.21.13 RITM-MIB:date.0 RITM-MIB:date.0 = DisplayString: 09.18 |
| Запросить номер объекта | RITM-MIB:objectnum.0 | 0050 (dec) | c:\usr\bin>snmpget –v 1 –c ritm 10.78.21.13 RITM-MIB:objectnum.0 RITM-MIB:date.0 = INTEGER: 0050 (dec) В пультовой программе и в программе настройки номер представлен в шестнадцатеричном виде |
