Общие сведения

  • Экран "Разделы" служит для создания разделов, настройки их свойств и управления ими;
  • Все события, происходящие на охраняемом объекте, формируются и сохраняются в истории прибора с указанием номера раздела;
  • Экран "Разделы" разделён на свойства разделов и общие настройки разделов.
  • Раздел — это область охраняемого объекта, состоящая из нескольких зон.
  • Зона — один или несколько проводных и беспроводных извещателей. Проводные извещатели подключаются к прибору при помощи линии связи — шлейфа, беспроводные добавляются в радиосистему прибора.
  • Каждый раздел получает уникальный номер и название.
  • Каждому пользователю можно назначить свой уровень полномочий и определить разделы, к которым он будет иметь доступ.
  • Постановка под охрану и снятие раздела с охраны может осуществляться с помощью:
    • Беспроводных клавиатур компании «Ритм»;
    • Проводных клавиатур и LCD-клавиатур компании «Ритм»;
    • Радиобрелоков производства компании «Ритм»;
    • Ключей Touch Memory и смарт-карт;
    • Мониторингового программного обеспечения (дистанционно).
  • При формировании тревожных событий на объекте в историю прибора передается информация о разделе, в котором произошло событие. Информация записывается в графу "Раздел" на экране "История". Событие из истории прибора мгновенно передаётся на пульт охранного предприятия, и дежурный оператор охранного предприятия может точно идентифицировать, в каком разделе охраняемого объекта и в какой зоне произошло событие.

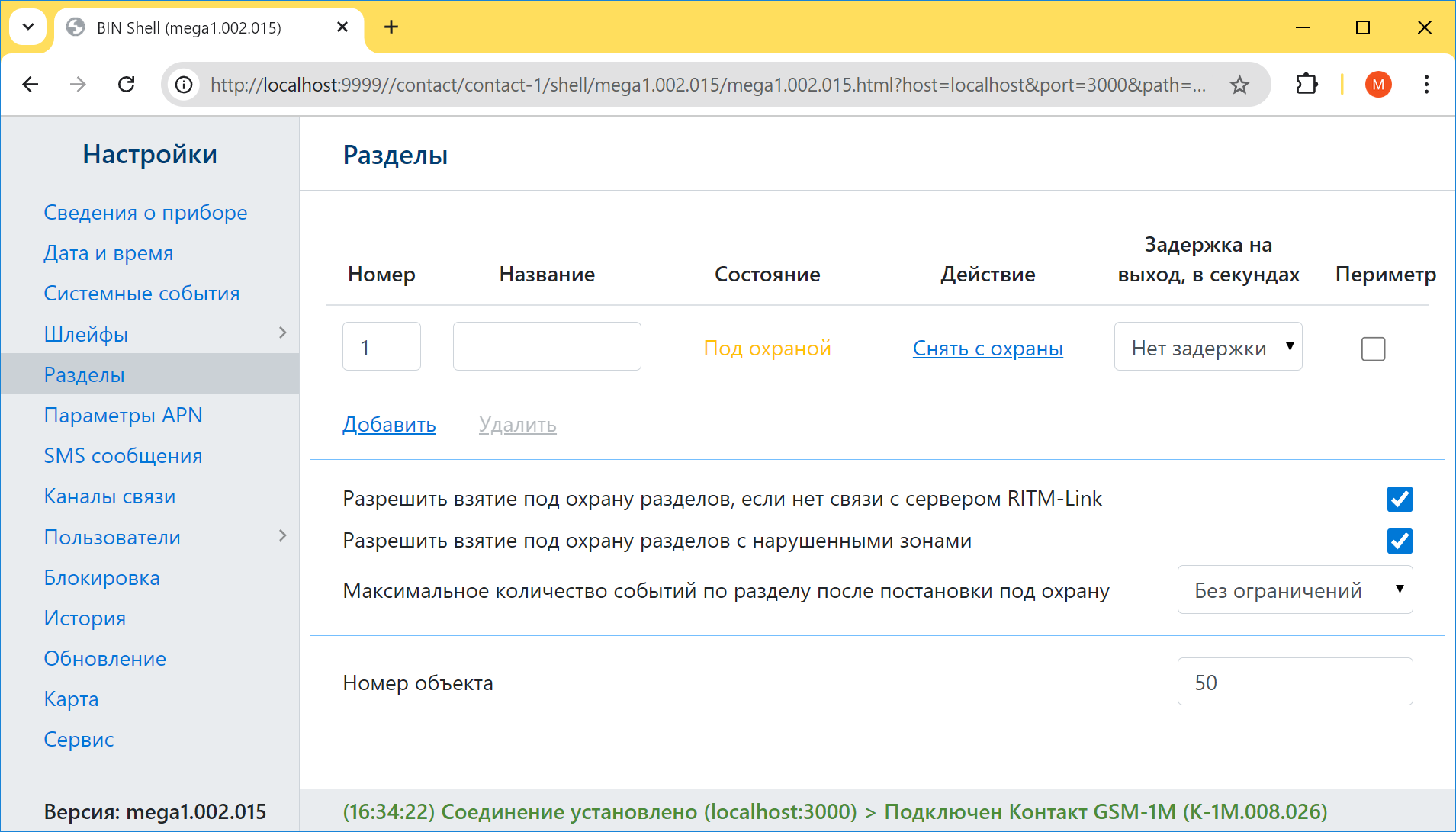

 Общий вид экрана "Разделы":

Свойства разделов

Свойство раздела (графа)ОписаниеСобытие, записываемое в историю прибора (в графы "Код тревоги" и "Событие")
Номер
  • Задает уникальный номер раздела.
  • Номер раздела, в котором произошло то или иное событие, указывается в истории прибора в графе "Раздел". Если дежурный оператор охранного предприятия видит, что в историю прибора поступило событие 120.1 (E120) – "Тревога: Нажата кнопка тревоги" с указанным номером раздела 1, то он  понимает, что в разделе 1 зафиксирована тревога.

Название
  • Задает имя раздела.
  • Используется при отправке SMS пользователю: если в одном из разделов фиксируется тревожное событие, пользователь увидит в SMS-сообщении название раздела.
  • Название раздела упрощает навигацию в выпадающих списках. Например, при создании кода пользователя в выпадающем списке пользователь увидит номер и название раздела.

Название раздела не передаётся в GEO.RITM


Состояние

Содержит информацию о текущем состоянии раздела.
Возможны следующие состояния разделов:

"Под охраной" - раздел взят под охрану. Если в разделе, взятом под  охрану, регистрируется тревожное событие, то состояние раздела "Под охраной" изменится на "Тревога". Событие запишется в историю прибора, мгновенно придёт на пульт охранного предприятия, и дежурный оператор охранного предприятия сразу увидит, в каком разделе охраняемого объекта поднялась тревога.

"Тревога" - тревога в разделе, нажата тревожная кнопка.

"Снят с охраны" - раздел снят с охраны.

Тревожные кнопки прибора находятся под охраной 24 часа в сутки, поэтому не важно в каком состоянии находится раздел - при нажатии тревожной кнопки в любом случае сформируется тревога. Состояние раздела имеет значение только для пультовой программы.

120.1 (E120) – "Тревога: Нажата кнопка тревоги"
Действие

Поле позволяет не выходя из программы настройки совершить действие взять раздел объекта под охрану или снять с охраны.

  • Кнопки "Взять под охрану" и "Снять с охраны" служат для взятия раздела под охрану и снятия с охраны.
  • При взятии раздела под охрану формируется событие 407.3 – "Дистанционное взятие на охрану" с номером раздела, взятого под охрану. Событие записывается в историю прибора и передаётся на пульт охранного предприятия.
  • При снятии раздела с охраны формируется событие 407.1 – "Дистанционное снятие с охраны" с номером раздела, снятого с охраны. Событие записывается в историю прибора и передаётся на пульт охранного предприятия.
407.3 (R407) – "Дистанционное взятие на охрану"
407.1 (E401) – "Дистанционное снятие с охраны"
Номер объекта

Задает уникальный номер объекта.
На примере выше объекту присвоен номер 50.

  • Номер объекта – это уникальный номер, который записывается в историю при формировании и передаче событий.
  • В поле можно вводить шестнадцатеричные цифры (0-9, A-F). Максимальное количество символов – 4.
  • Записывается в историю прибора в графе "Номер объекта".
  • Номер объекта используется при записи событий в историю прибора.
  • Имеет значение для пультового ПО.

Добавление и удаление разделов

Команды "Добавить" и "Удалить" расположены в свойствах разделов под полями "Номер" и "Название". При нажатии команды "Добавить" в список добавится новый раздел. Для удаления раздела нажмите на строку с разделом, который вы хотите удалить и нажмите на команду "Удалить". Выбранный раздел пропадёт из списка, прибор не будет видеть этот раздел и не сможет с ним работать.
