Панель позволяет подключить один проводной шлейф типа «сухой контакт» для тревожной кнопки.

Определения

В программе настройки панели, а также в эксплуатационной документации на неё приняты следующие обозначения:

• Шлейф - линия связи (провод), при помощи которой проводные датчики подключается к охранной панели.
• Зона - минимальная независимо контролируемая единица объекта. Зоной может быть: проводной шлейф; тревожная кнопка, встроенная в корпус панели;
• Раздел - логическое объединение нескольких зон, которые являются проводными шлейфами или радиодатчиками. Ставится на охрану и снимается с охраны именно раздел, а не зона.
• "Сухой контакт" - означает, что на клеммах сухого контакта нет никакого напряжения. На шлейфную колодку подключается только один проводной шлейф типа "сухой контакт".

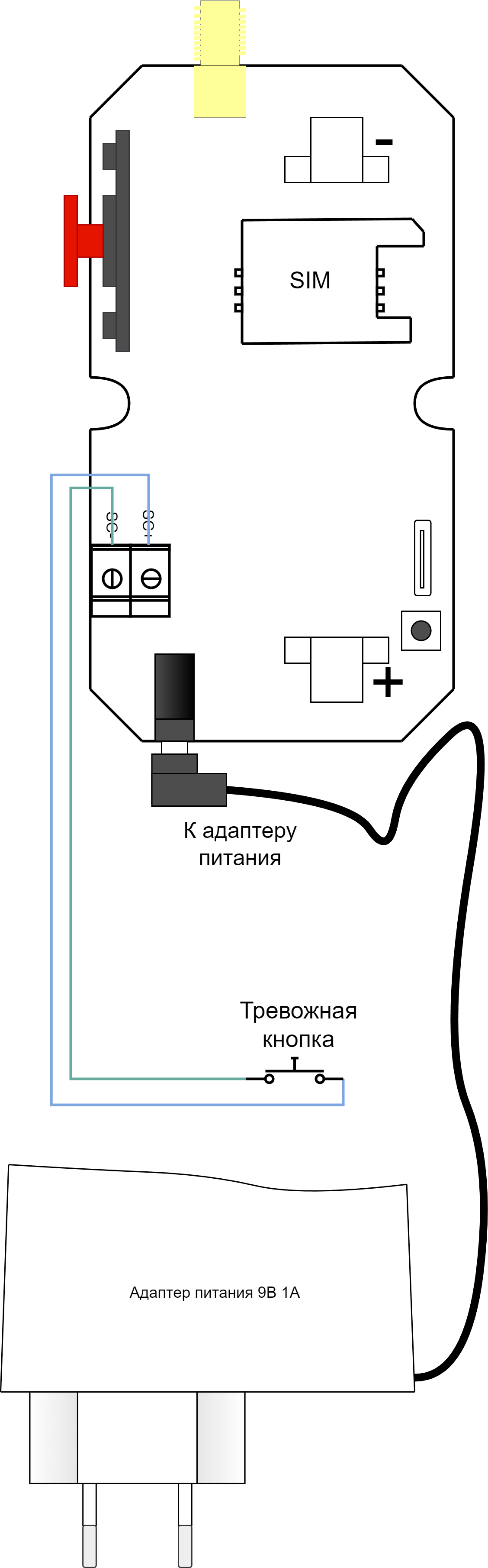

Подключение проводной тревожной кнопки

Подключите провода от проводной тревожной кнопки к клеммам SC+ и SC-. Полярность не имеет значения.
