Общие сведения

  • На экране "Шлейфы" производится настройка тревожной кнопки, проводного шлейфа, а также отображается состояние подключенной проводной тревожной кнопки.
  • Поддерживается шлейф с охранными датчиками типа "сухой контакт";

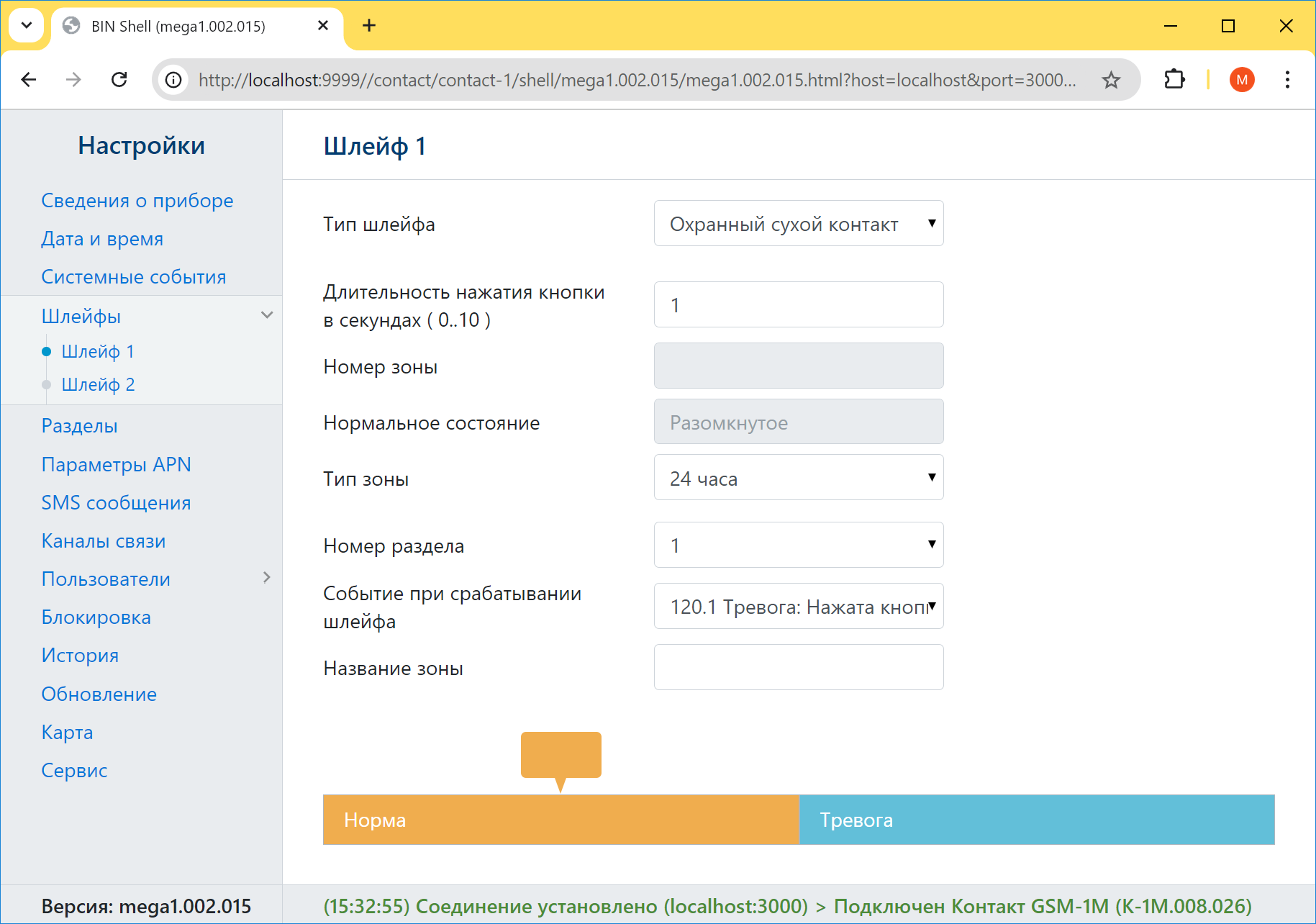

Настройка тревожной кнопки:

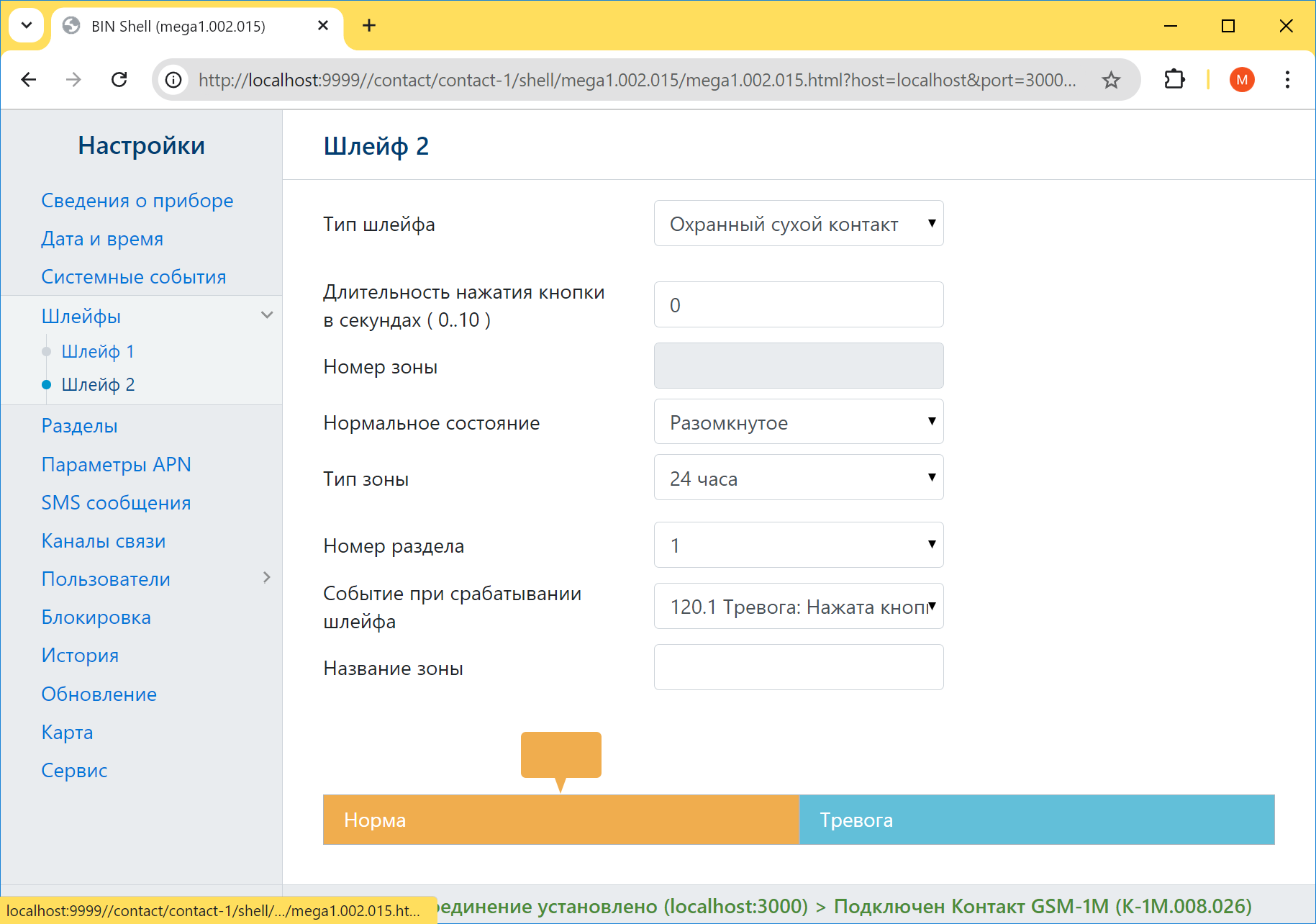

Настройка проводной тревожной кнопки:

Описание полей на экране "Шлейфы"

ПолеОписаниеСобытие, записываемое в истории прибора (В графы "Код тревоги" и "Событие")
Тип шлейфа

Задаёт тип шлейфа.

"Нет" означает, что вход не используется - охранная панель не будет реагировать на изменение состояния этого шлейфа (тревожной кнопки).


  • При использовании шлейфа типа "охранный сухой контакт" к одному входу допускается подключение одного охранного шлейфа.
    • Во избежание быстрого износа АКБ подключайте датчики типа "сухой контакт" с применением резистора.
    • Для перевода шлейфа "сухие контакты" в состояние "короткое замыкание" (КЗ) используйте резисторы номиналом 2 – 5,6 кОм и мощностью не менее 0,25 Вт.
    • При замыкании шлейфа без резисторов возможны ложные срабатывания выходов прибора и повышение энергопотребления.

Длительность нажатия

кнопки в секундах (0..10)

Время в секундах, через которое охранная панель будет реагировать на переход тревожной кнопки в состояние "Тревога".

Например, если вы выбрали 2 секунды, то при нажатии на кнопку 1 секунды - панель не будет формировать тревожное событие.

120.1 (E120) – "Тревога: Нажата кнопка тревоги"
Номер зоны

Номер зоны позволяет дежурному оператору охранного предприятия идентифицировать - сработала тревожная кнопка встроенная в корпус охранной панели или проводная тревожная кнопка, при поступлении события на пульт охранного предприятия


Нормальное состояние

Задаёт нормальное состояние шлейфа:

  • Замкнутное – в нормальном состоянии по цепи течёт ток, при нажатии на тревожную кнопку - цепь размыкается;
  • Разомкнутное – в нормальном состоянии цепь разомкнута, при нажатии на тревожную кнопку - цепь замыкается и по ней начинает идти ток.

Тип зоныПоддерживается только один тип зоны - 24 часа, т.е. панель постоянно реагирует на изменение состояния тревожных кнопок.999.1 (E999) – "Задержка на вход"
Номер разделаОпределяет, к какому разделу относится шлейф.
Событие при срабатывании шлейфа

В этом поле пользователь выбирает, какое событие будет сформировано при срабатывании шлейфа.

Событие 120.1 (E120) – "Тревога: Нажата кнопка тревоги" используется в качестве события при срабатывании тревожной кнопки по умолчанию.

120.1 (E120) – "Тревога: Нажата кнопка тревоги"

Название зоны

Задаёт название зоны.

Данное название не передаётся на GEO.RITM.
