Установка расширителя RT3

Для приёма событий в Мега от приборов стороннего производства по интерфейсу UART (RS232TTL) необходимо установить "Расширитель RT3".

Для выбора необходимой модели Мега - смотрите таблицу совместимости с "Расширитель RT3".

Список сторонних приборов, которые могут передавать в Мега события по интерфейсу UART (RS232TTL):

  • «Болид С2000-ПП»
  • «Рубеж МС-04»
  • «Рубеж R3-MC»
  • «Ровалэнт Бирюза-М»
  • «Аргус-Спектр устройство сопряжения Стрелец ПРО»

В один момент времени на интерфейс UART (RS232TTL, клеммы RxD и TxD) "Расширителя RT3" для Мега может быть подключен только один сторонний прибор.

Перед установкой "Расширителя RT3" выключите питание прибора Мега.

Установите "Расширитель RT3" на клеммы "XS3", "XS4", "XP1" (WiFi/RS-485).

Настройка Мега для приёма CID через порт RS232TTL

  • Включите питание Мега.
  • Подключитесь программой настройки "Мастер подключения" к Мега;
  • На странице "Аппаратная конфигурация" выберите опцию "Модуль подключения системы Болид "RT3", нажмите "Сохранить изменения";
  • Прибор автоматически перезагрузится;
  • Подключитесь программой настройки "Мастер подключения" к Мега;
  • Настройте Мега согласно руководству по эксплуатации;
  • Закройте программу настройки;
  • Выключите прибор.

Настройка С2000ПП

Если вы используете "С2000М", то настраивайте в PProg, если используете "Сириус", то настройка производится в "Offline-конфигуратор".

Настройка С2000М
  1. Подключитесь к системе Болид с помощью программы PProg.
  2. Нажмите кнопку "Считать конфигурацию из пульта".
  3. Нажмите кнопку "Разделы".
  4. Раскройте список зон раздела.
  5. Выделите зону раздела и в правой части окна "Инспектор (Шлейф)" задайте "Зона Contact ID" - число в диапазоне 1-999.
  6. Повторите п. 4 и 5 для каждой зоны каждого раздела.
  7. Нажмите кнопку "Трансляция событий".
  8. Выберите "Тип: С2000-ПП".
  9. В правой части окна "Инспектор (События)" укажите адрес вашего С2000ПП и для каждой группы событий выставите значение "да".
  10. Нажмите кнопку "Записать конфигурацию в пульт".
  11. Закройте программу PProg.

Настройка Сириус
  1. Подключитесь к "Сириус" с помощью "Offline-конфигуратор".
  2. Перейдите на вкладку "Приборы".
  3. Нажмите кнопку ⊕ "добавить элемент".
  4. Заполните необходимые параметры

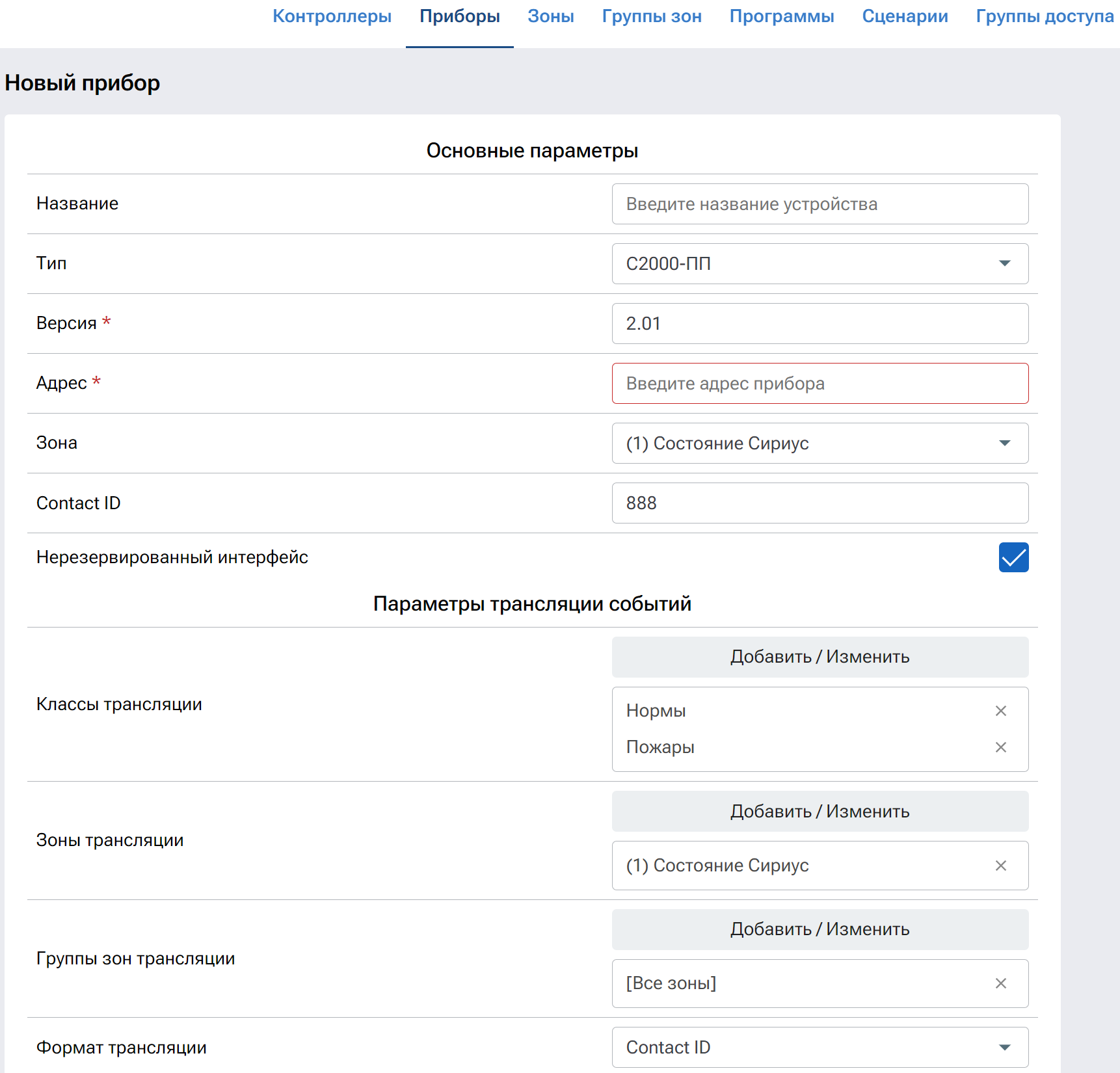

    Название поляЗначениеПример
    НазваниеНе обязательное, можно оставить пустым
    ТипИз выпадающего списка выберите "С2000-ПП"С2000-ПП
    ВерсияУкажите версию прошивки вашего "С2000-ПП"2.01
    АдресУкажите адрес вашего "С2000-ПП"127
    Зона

    Так теперь называются разделы в "Сириус".

    В "С2000М" этот параметр назывался "раздел".

    Выберите один из

    элементов

    выпадающего списка

    ContactIDЗона888

    Нерезервированный

    интерфейс

    Нужно включать этот флаг для приборов

    без второго интерфейса - "С2000-ПП" или "С2000-PGE"

    		✅
    Классы трансляции

    Выберите действительно нужные типы событий.

    Не выставляйте флаги на те типы событий,

    которые не нужно транслировать.

    Нормы;

    Пожары;

    Неисправности.

    Зоны трансляцииВыберите разделы для трансляцииВсе
    Группы зон трансляцииВыберите группы разделов для трансляцииВсе
    Формат трансляции

    Выберите «Contact ID».

    В формате «Contact ID» при трансляции

    используются номера элементов и зон,

    которые заданы в их параметрах «Contact ID».

    Также в формате «Contact ID» передается

    код события Contact ID с квалификатором

    «событие» или «восстановление»

    (в соответствии с протоколом
    Ademco Contact ID).

    		Contact ID
  5. Нажмите ДОБАВИТЬ

Настройка в UProg
  • Подключитесь к системе Болид с помощью программы UProg.
  • Среди списка найденных приборов выделите С2000-ПП.
  • Нажмите кнопку "Чтение конфигурации из прибора".
  • В выпадающем меню "Тип интерфейса" выберите "Contact ID RS 232TTL".
  • Нажмите кнопку "Запись конфигурации в прибор".
  • Закройте программу UProg.



Подключение С2000-ПП к Мега

Выключите питание Мега и С2000-ПП.

Подключите С2000ПП к "Расширитель RT3" согласно схеме.

"0В" соедините с "GND".

"TTL OUT" соедините с "TxD".

"TTL IN" соедините с "RxD".

Клеммы С2000-ППКлеммы RT3
0ВGND
TTL OUTTxD
TTL INRxD

Включите питание Мега и С2000-ПП.

При использовании одного источника питания для нескольких приборов, рассчитывайте нагрузку!⚡


Проверка получения событий в Мега через порт RS232TTL

  • Подключитесь программой настройки "Мастер подключения" к Мега.
  • На странице "Расширитель RT3"➔"Онлайн журнал" будет отображаться всё, что передаёт сторонний прибор на порт RS232TTL (UART, клеммы RxD и TxD) прибора RT3, а именно - посылки с событиями и тестами.

Особенности работы программы настройки не позволяют отображать входящие данные чаще чем раз в секунду на экране "Онлайн журнал". При этом в историю записываются все события, которые принимает прибор и которые разрешено записывать (см. фильтры на странице "Расширитель RT3"➔"Запись в архив").

Формат данных посылок подробно описан в Руководстве по эксплуатации на С2000-ПП в п. 1.1.4.3.2.

На порт UART прибора Мега поступают события в формате:

P X E E E R R Z Z Z C C <CR><LF> (всего 16 байт)

Где: Р – буква «P» = 0х50. Флаг начала телеграммы;

Х – тип телеграммы:

  • 4 – Нарушение/Снят;
  • 8 – Восстановление/Взят;
  • 1 – Тест;

ЕЕЕ – код события Contact ID: три десятичных цифры;

RR – Идентификатор раздела;

Мега принимает номер раздела как в десятичном (00-99), так и в шестнадцатеричном (00-FF) виде. Пультовая программа RITM.LINK принимает номер раздела только в десятичном виде (00-99). Поэтому, если сторонний прибор будет передавать номер раздела в шестнадцатеричном виде, то Мега не сможет передавать события на пульт охраны. Настраивайте сторонний прибор так, чтобы количество разделов было от 0 до 99 и в нумерации разделов не было бы шестнадцатеричных цифр (A-F).

ZZZ – Номер зоны или пользователя;

СС – Контрольная сумма;

<CR>– «возврат каретки» = 0x0D;

<LF>– «перевод строки» = 0x0A.

Если в стороннем приборе, подключенным на порт RS232TTL (клеммы RxD и TxD) "Расширителя RT3", в течение более чем 5 секунд не происходит событий, то этот сторонний прибор формирует телеграммы типа ТЕСТ для контроля связи с Мега.

Посылка ТЕСТ является частным случаем входной посылки и выглядит так: P10000000061

Пример подобных посылок.

Распознанные посылки проходят через фильтр трансляции сообщений на странице "Расширитель RT3"➔"Запись в архив", и если разрешена трансляция этих сообщений, то на странице "История" вы можете увидеть сохранённые сообщения.


Управление сторонним прибором

Некоторые охранные приборы разных производителей имеют "технологический шлейф" - возможность ставить/снимать с охраны раздел замыканием или размыканием шлейфа. При необходимости вы можете подключить к Мега реле адресное на 3 или 5 выходов и управлять этим технологическим шлейфом включая или выключая реле в Мега. Шаблоны настройки реле задаются в самом реле, для цели управления разделами подойдут шаблоны:

  • "Индикация состояния раздела (в Мега)" - замыкание или размыкание реле Мега при изменение состояния раздела Мега, а значит "технологического шлейфа" в стороннем приборе, т.е. постановка или снятие раздела в стороннем приборе;
  • "Ручное управление выходом (в Мега)" - замыкание или размыкание реле Мега управлением вручную из GEO.RITM, а значит "технологического шлейфа" в стороннем приборе, т.е. постановка или снятие раздела в стороннем приборе.

    Необходимо настроить соответствующим образом стороннюю панель. За подробной настройкой - обратитесь к производителю сторонней охранной панели.

Другой способ управления сторонним прибором из Мега - с помощью реле замыкать/размыкать считыватель сторонней панели, к которому жёстко закреплён ключ или карта.

На примере ключ Touch Memory жёстко закреплён со считывателем Touch Memory, а провод TM разрывается реле Мега. При команде от Мега провод TM замыкается и сторонняя охранная панель считывает прикреплённый ключ.

Вы можете использовать как считыватель TM, так и считыватель WIEGAND-26 или любой другой бесконтактный считыватель - тот, который поддерживается вашей сторонней панелью.

Для реакции на жёстко закреплённый ключ Touch Memory или бесконтактную карту, необходимо привязать этот ключ или карту в сторонней охранной панели к разделу для постановки/снятия.

При жёстком закреплении ключа/карты к считывателю - у вас пропадает возможность использовать этот считыватель для других карт.

Пример настроек реле: при снятии с охраны раздела в Мега - на 2 секунды включается выход реле - прикладывается ключ к стороннему прибору. При постановке - аналогично.

В системе Болид, вы можете использовать различные охранные приборы для подключения считывателя TM - например С2000-4 или подобные. Таким образом появляется обратная связь - события поступают в Мега от Болид через С2000ПП и далее передаются на пульт охраны, а при необходимости - можно с пульта охраны (или из мобильного приложения) - ставить и снимать с охраны разделы в Болид.
